HR-101 CAT5延長器 HDMI數位影音訊號 　　　　　　　　　　　　　　　　　








  •   þ這一款單埠 HDMI 數位影音訊號 CAT5 延長器，透過一組傳送器及一組
    　　　接收器，兩端之間以一條 CAT5/ CAT5E/CAT6 FTP 纜線相互連接，即
    　　　可將 HDMI 數位影音訊號做延長。

  •   þ適用對象
       　　1. 公共視訊廣播系統
    　　　　　(證券公司股市行情、期貨市場、金融銀行、時刻表、車站等)
      　　2. 多媒體展示、簡報
      　　3. 視訊會議
      　　4. 螢幕測試與燒機
      　　5. 娛樂及廣告



  •   þ傳送器與接收器之間，使用一條 CAT5/CAT5E/CAT6 FTP 纜線作連接；
    　　　即可將 HDMI 數位影音訊號 做延長。
       þ純外接式硬體設計、免安裝任何軟體或驅動程式。
       þ傳送器及接收器具雙色 LED 燈號，完整顯示系統連接狀態。
       þ長距離接收器內建一組微調旋鈕 ( EQ )，可以使 HDMI 數位影音訊號在遠
    　　　端螢幕顯示正常無誤。
       þHDMI 數位影音訊號支援解析度及其有效距離～
    　　　◎ HDMI 數位影音輸入埠： 透過標準 HDMI 纜線延伸，由 HDMI 數位
    　　　　 影音輸出設備到傳送器，距離 1.8m。
    　　　◎ HDMI 數位影音輸出埠： 透過標準 HDMI 纜線延伸，解析
    　　　　 度 1080p@1.8m。

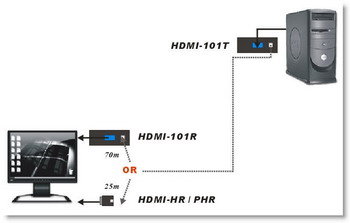

    　　　◎ RJ-45 系統輸出埠： 透過 CAT5/CAT5E/CAT6 UTP 纜線延伸，搭
    　　　　 配 → HDMI-HR / HDMI-PHR 接收器 ( 短距離 )：
    　　　　720p/1080i@25m；1080p@15m。 → HDMI-101R 接收器 ( 長距
    　　　　離 )：720p/1080i@70m；1080p@30m。
       þ符合 HDMI 1.2、DVI 1.0 規範。

  •   þ支援 HDCP 1.1 認證機制 ( 數位防拷 )。





  •

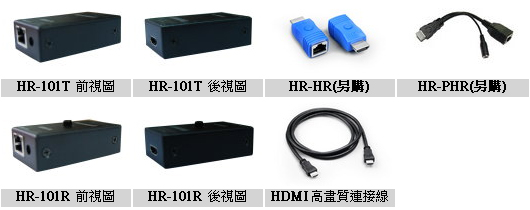

  • 產品型號

    HR-101 T / R

    　規格

    1 埠傳送器

    　長距離接收器

    　影音訊號連接埠 輸入

    HDMI ( Female )

    x

    　影音訊號連接埠 輸出

    x

    HDMI ( Female )

    　系統連接埠 輸入

    x

    RJ-45 x1

    　系統連接埠 輸出

     RJ-45 x1

    x

    　影像微調旋鈕

    x

    EQ x1

    　電源供應

    　DC 5V 1000mA

    DC 5V 1000mA

    　材質

    金屬殼 ( 黑色 )

    金屬殼 ( 黑色 )

    　尺寸 ( LxWxH )

    67x37x24 mm

    67x37x24 mm



  •   þ1x本機。
       þ1x 變壓器。
