LCD電錶型電源排插
型號：SPM-3012-16L6
16埠電錶型智慧排插，引掛式 NEMA L6-30P插頭含3米電源線。 使用者可即時透過數位電錶，精確讀取用電資訊，可承受 30A的最大工作電流，台灣製造，品質保證
-
產品介紹
-
產品應用圖
-
包裝配件
-
PDF檔
-
Q&A
產品功能
- 機架式 16孔黑色鐵製電源排插
- 配置一只6位數LCD精密數位電錶，可讀取精密用電資訊包括: V (電壓)、A (電流)、W (瓦特)、Hz(頻率)、VA (伏安-視在功率)、PF (功率因素)、kWh (千瓦小時)
- 當PDU供應設備電力時電錶立即顯示整支PDU的電力消耗及總用電量，可及時避免過載用電
- 若電錶故障，PDU會繼續供電，確保供電品質
- 配置一只 30安培自動復歸型斷路保護器，可承受30A最大負載電流
- 配置一只 引掛式 NEMA L6-30P 插頭含3米電源線 ( 不可分離式 )
- 防突波保護: 最大總突波吸收電流: 6,500A安培，最大總突波吸收能量: 220J焦耳
- 附送 防脫落電源插頭掛勾，有效防止電源線脫落
- 採用符合UL安規的電源插頭 (L6-30P)、插座(NEMA 5-15R) 及 斷路保護器(30A) 等零件部品
- 外殼材質: 鍍鋅鋼板，熱硬化粉體烤漆
- 可安裝於19” 機櫃上， 0u垂直式 (左或右) 皆可安裝
- 台灣製造，品質保證
產品規格
| 規格 | SPM-3012-16L6 |
| 介面 | |
| 輸出插座 | (16) NEMA 5-15R |
| 輸入插頭 | (1) NEMA L6-30P 不可分離型電源線，長度3米，UL SJT線徑#10AWG， 耐熱105˚C |
| 電氣特性 | |
| 工作電壓 | 110~220V AC， +-15% |
| 頻率 | 50~60Hz ， +-15% |
| 最大輸出電流 | 30 安培 |
| 過載保護 | 30安培 可復歸型斷路保護器*1pcs |
| LCD電錶 |
顯示器: 6位數 , True RMS 真實方根電錶
電壓量測範圍: 80 ~260V ±2％
電流量測範圍: 0 ~ 30A ±0.5％ 精度0.1A (電流小於50mA時, 顯示0.0A)
本機自身功耗：小於 1W
更新頻率：大於等於1次/ 秒
工作溫度: 攝氏 -10℃~ 60℃
|

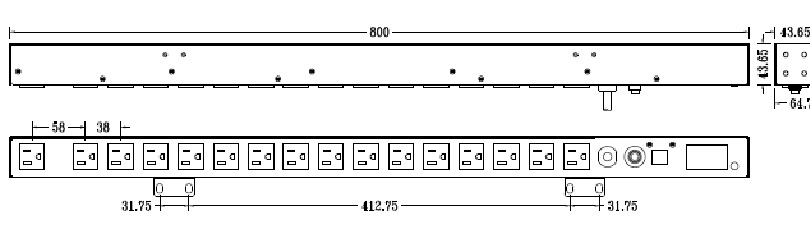

| 外觀尺寸 | 800 x 52x 42 mm ( WDH) |
| 淨重 | 1.8 kg 約 |
- SPM-3012-16L6
- 0U Rack Panelx 1set
- 防脫落電源插頭掛勾 x8
- User manual
SPM-3012-16L6
產品型錄
Question :
PDU 的LCD電錶顯示電源輸入為220VAC，實際以市售三用電錶量測的輸出插座電壓僅有208VAC, 請問誤差情況為正常嗎 ?
ANSWER: PDU 的LCD電錶是 True RMS (真實有效值)設計，若用True RMS (真實有效值)的電表量測數據就會相近，True RMS的電表正面會標示True RMS的英文字樣。市售三用電錶因成本低，大都是採 RMS (均方根值)設計，誤差較大。不同的量測計算工具，所測得的數值必會有差距。
0U PDU 購買前注意事項：
0U PDU是固定在機櫃的左右兩側垂直支架孔位，並非固定在機櫃的水平左右兩側孔位。
請先決定上、中、下支架那一個為固定點，再依據購買PDU的長度量測，不足的距離會使用長鐵片支架接上。
