RS232 to RS485轉換器

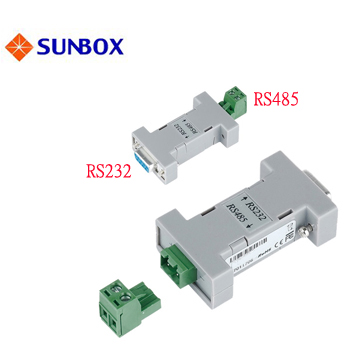

型號：SC485
RS-232 to RS-485 Converter，支援双向資料傳輸
(RS-232 to RS-485 or RS-485 to RS-232)
-
產品介紹
-
產品應用圖
-
PDF檔
-
相關產品
-
Q&A
產品功能
-
RS232 ( DB9母) 轉 RS485 (2芯 Terminal block 端子)
-
支援 RXD / TXD
-
支援半雙工發射及接收功能
-
自動辨識切換BaudRate，傳輸速度最快達115.2Kbps，最遠傳輸距離1.2公里
- IC 電子迴路設計，提高與其他串列裝置連接的相容性
- 不需外接電源即可工作，電源由 RS232 發射端提供
- 在RS-485 multi drop 結構時最多可串32 單位
- 使用DC5V IC元件，不適用DC3.3V 設計的IC
產品規格
| 規格 | SC485 |
| RS-232 Port | 1 x DB-9母 公螺桿 (DCE) |
| RS-485 Port | 2-pin terminal block |
| Baud Rate | 115,200bps |
| Environment | Operating Temp : -10~60℃; Storage Temp : -30~70℃ |
| Dimension | 69*32*16 mm (WHD) |
| Transmission Distance | 1,200 meters |
| Power Consumption | 10mA (max.) |
應用連接圖示
DB-9 腳位圖示
| Pin Assignment | |
| RS232 ( DCE ) | PIN |
| DCD ( out ) | 1 |
| RXD ( out ) | 2 |
| TXD ( in ) | 3 |
| DTR ( in ) | 4 |
| GND | 5 |
| DSR ( out ) | 6 |
| RTS ( in ) | 7 |
| CTS ( out ) | 8 |
PS.
以下 3 pin (1 DCD, 4 DTR, 6 DSR), 在 SC485/ SC485I 內部連接在一起, 並在SC-485內供額外取電用
以下 2 pin (7 RTS, 8 CTS), 在 SC485/ SC485I 內部連接在一起, 並在 SC-485 內供額外取電用
外觀尺寸圖示
SC485
產品型錄
SC485
使用說明書
|
功能 / 型號
|
SC485SI | |||||
| RS-232接頭 | DB-9母 | DB-9母 | DB-9公 | DB-9母 | DB-9母 | DB-9母 |
| 支援RS422/485 | RS485 | RS485 | RS422/485 | RS422/485 | RS422/485 | 422/485 |
| RS422/485切換 | 自動偵測 | 開關切換 | 開關切換 | 自動偵測 | ||
| 傳輸控制方式 | 軟體控制 | 軟體控制 | 軟體控制 | 軟體控制 | 軟硬體控制 | 軟體控制 |
| Data Rate/ max | 115.2Kbps | 115.2Kbps | 115.2Kbps | 250Kbps | 115.2Kbps | 115.2Kbps |
| Power Isolation | None | 2.5KV | None | None | 8KV | 3KV DC |
| 燈號指示 | None | None | TX,RX | TX,RX,Link,Power | TX,RX,Link,Power | TX,RX,Power |
| 電源供應 | None-power | DC5V | None-power | DC5V | DC5V | DV9V - 24V |
Q: 與 電子秤 無法連線問題 ?
Ans: 一般的電子秤設備只有2、3、5 腳位，但 SC-485是從腳位 1、4、6、7、8 偷電，
Q: 安裝多個RS-232轉RS-485，怎麼使用指定設備傳送?
Ans: 使用一般轉換器須使用者自行寫程式，使用serial to Etherent 就可以依IP指定傳送。
Q: SC-485 可與 USB 轉 RS232轉換器 串連工作嗎 ?
Ans: 市售 RS232 - RS485 轉換器或有用 線對接 的便宜作法 ( 無法串接 USB 轉RS232 的轉換器工作)，
SC-485 為內裝IC 迴路設計， 因此可與USB 轉RS232轉換器串連工作。
