RS232 to RS422/485轉換器

型號：SC485SN
RS-232 to RS-422/485 轉換器，免用外部電源，自動切換 RS-422/485 工作模式，突波保護功能。台灣製造，品質保證
  • 產品介紹

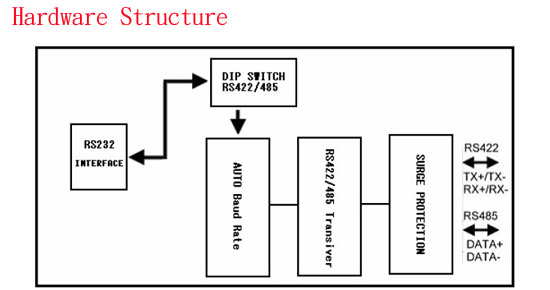

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • RS-232 to RS-422 / 485 轉換器
  • 自動切換 Baud Rate
  • 最高速度可達115.2kbps (距離在1,250米內)
  • 自動切換 RS-422 / RS485 模式
  • RS-422 / 485 Connector :  端子台 (Terminal Block,最粗可用 AWG12 線 )
  • RS-422 Signal : TxD+, TxD-, RxD+ , RxD-  (全雙工)
  • RS-485 Signal : Data+, Data- (半雙工)
  • 連線模式: 4-wire RS-422, 2-wire RS-485
  • 突波保護 RS-422 / RS-485 腳位
  • Surge Protect : 15 KV ESD
  • Power Protect : Yes
  • 免用外部電源即可工作，可從 RS-232 的 RTS or CTS 取電工作
  • 具 備用電源插座，可選購 DC5V Power adapter
  • 台灣製造， 品質保證

產品規格

規格 SC485SN
INPUT RS-232, 1 x DB-9/M
OUTPUT RS-422, 4-pin terminal block
RS-485, 2-pin terminal block
Baud Rate 110~115,200bps
Environment Operating Temp : 0 ~ 60℃
Storage Temp : 0 ~ 70℃
Humidity : 5 ~ 95 % RH
Dimension 55*40*25 mm (WDH)
Transmission Distance 1,250 meters
LED TX, RX
Power Consumption 耗電 DC5V / 23mA = 0.22W
RoHS 認證 YES



  1. SC485SN
  2. 1.8M DB9F/DB9F Cable*1pcs
  3. 選購 DC5V power adapter

SC485SN

產品型錄

SC485SN

使用說明書
功能 / 型號
 SC485SI
RS-232接頭 DB-9母 DB-9母 DB-9公 DB-9母 DB-9母 DB-9母
支援RS422/485 RS485 RS485 RS422/485 RS422/485 RS422/485 422/485
RS422/485切換     自動偵測 開關切換 開關切換 自動偵測
傳輸控制方式 軟體控制 軟體控制 軟體控制 軟體控制 軟硬體控制 軟體控制
Data Rate/ max 115.2Kbps 115.2Kbps 115.2Kbps 250Kbps 115.2Kbps 115.2Kbps
Power Isolation None 2.5KV None None 8KV 3KV DC
燈號指示 None None TX,RX TX,RX,Link,Power TX,RX,Link,Power TX,RX,Power
電源供應 None-power DC5V None-power DC5V DC5V DV9V - 24V
