RS232 to RS422/485 轉換器

型號：SC485AI
RS232 轉RS422/485轉換器，3KV DC高壓絕緣保護，支援雙向傳輸，工業規格設計。可將 RS422/485訊號轉成RS232訊號，RS422全雙工設計可同時收送資料，RS485半雙工設計同時間只能收或送資料，RS232全雙工設計可同時收送資料
  • 產品介紹

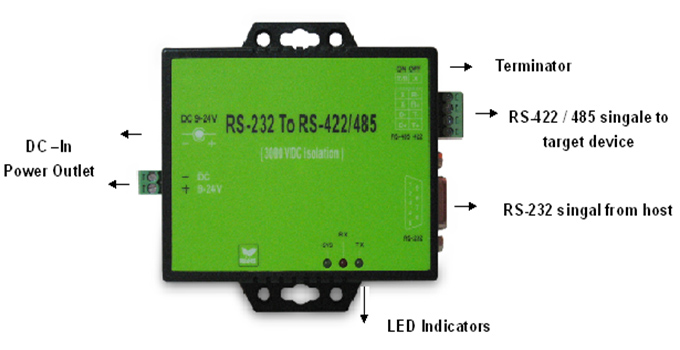

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • 支援 Baud rate 速度達最高 115.2 Kbps
  • Power 3KV dc 隔離保護
  • 15KV ESD 保護
  • RS232 信號腳位隔離保護
  • Over current 保護
  • 所有 RS422/485 信號腳位皆有突波保護 (Surge Protect)
  • 自動切換 Rs422/485信號
  • 自動偵測 Parity/ data bit / stop bit
  • 支援 screw terminal 接腳設計
  • 外部電源供應，可接受 DC 9V~24V 供電

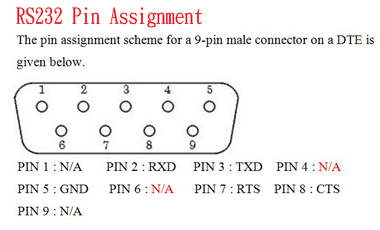

  • RS-232
    -Connector : Female DB9
    -Signal : TxD , RxD , GND
    -Loop back : RTX to CTS , DTR to DSR and DCD
    -Power Isolation : 3KVDC
    -Signal Isolation : Photo couple 7.5Krms
  • RS-422 / 485
    -Connector : 4-screw Terminal Block
    -Signal : TxD+ (Data+) , TxD- (Data-) , RxD+ , RxD-+
    -Mode : 4-wire RS-422  全雙工 (Tx+, Tx- , Rx+ , Rx- ) , 2-wire RS-485 半雙工 (D+ D-)
    -Pull high / Low : 1K / 1K ohm
    -Terminator : 100 ohm 由開關切換 ( 當RS-485 拉遠距離約700米以上時, 終端電阻的目的是用來終止電器信號,以免產生反射信號而干擾正常信號傳遞.一般在通訊網路等會用到)
    -Baud Rate : 300 bps to 1Mbps
    -Surge Protect : 15KV ESD
    -Singal Isolation : Photo couple 7.5K Vrms
    -Power Isolation : 3KVDC
  • Power
    -Power Protect : Yes
    -Range : DC or AC 9~24V
    -Power Consumption : 60mA @ 9V DC


產品規格

規格 SC485AI
RS-422/ 485 Port 4-pin terminal block  * 1-port
RS-232 Port DB- 9F* 1-port
Baud Rate 110bps ~15,200bps
Environment Operating Temp : 0℃;~ 70℃;
Storage Temp : -10℃;~ 80℃
Humidity: 5-95% RH non-condensing
Dimension 88*91*27 mm
Transmission Distance 1,250 meters
Power Consumption < 5W (max.)
Power Input DC +9V~24V /150mA
LED Power, TX, RX.
安規認證 CE, FCC



  1. SC-485AI
  2. DC 9V ( AC110V Input ) Power Adapter
  3. 1.8M DB9M-9F Cable
  4. User manual
  5. 選購 DC12V ( AC110~240V Input ) Power Adapter

SC485AI

產品型錄
功能 / 型號
 SC485SI
RS-232接頭 DB-9母 DB-9母 DB-9公 DB-9母 DB-9母 DB-9母
支援RS422/485 RS485 RS485 RS422/485 RS422/485 RS422/485 422/485
RS422/485切換     自動偵測 開關切換 開關切換 自動偵測
傳輸控制方式 軟體控制 軟體控制 軟體控制 軟體控制 軟硬體控制 軟體控制
Data Rate/ max 115.2Kbps 115.2Kbps 115.2Kbps 250Kbps 115.2Kbps 115.2Kbps
Power Isolation None 2.5KV None None 8KV 3KV DC
燈號指示 None None TX,RX TX,RX,Link,Power TX,RX,Link,Power TX,RX,Power
電源供應 None-power DC5V None-power DC5V DC5V DV9V - 24V
