RS-232 Cat5 Extender

型號:RE232
只要藉由一條Cat5e的網路線,即可延長RS232的連線距離最遠達2,000公尺,支援 Touch Panel應用環境
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 採用 CAT.5e 網路線傳輸RS232 訊號最遠可達 2 公里
  • 支援全雙工高速資料傳輸,速度從300bps~ 115.2Kbps/ max.
  • 支援 Touch Panel 應用環境
  • 符合RS-232 介面模式 及 工規作業標準
  • 完整傳輸 RS-232C 所有腳位訊號 ( 9-Pin 全接)
  • 傳輸訊號:DCD、RX、TX、DTR、DSR、RTS、CTS、RI
  • 具狀態指示燈 ( Power On、TX、RX )

產品規格

規格 RE232
Serial Port Local  RS232埠 :DB-9 母
Remote RS232埠  DB-9公
Speed:300 bps ~ 115.2K bps
RS-232 Pins:CD, RxD, TxD, DTR,GND,DSR, RTS, CTS, RI
電源供應 DC5V, 1.0A
重量  130克
環境規格 操作溫度: 0 ~ +55℃  ;  儲存溫度: -20 ~ +85℃
尺寸 67*75 * 27 mm (W*D*H)
安規 CE / FCC 、RoHS



RS232 PIN Assignment

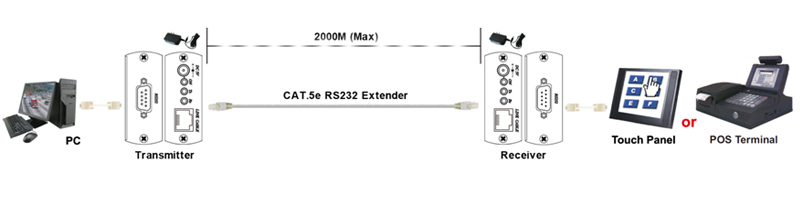

產品應用圖示

  1. RE232  TX & RX  各1pcs
  2. DC5V 1.0A  Power adapter x 2pcs
  3. 1.8m 9M/9F  (全接腳 順接線) x1pcs
  4. User manual

RE232

產品型錄

RE232

產品使用說明書
