Video Wall 多媒體播放系統
型號：VHE816K
將完整或分割的影像畫面配置到電視牆的各個螢幕上，用於播放影音、廣告、會議或現場活動等，呈現精彩專業的視覺變幻。透過簡單直覺的介面及應用程式快速控管設備並支援1x1至8x16的電視牆功能。 本系統五大功能: (1). 一對一 HDMI 延長器 (2). 一進多出 HDMI 分配器 (3). VIDEO電視牆 (4). 多對多矩陣切換 (5.) KVM 多對多操控
-
產品介紹
-

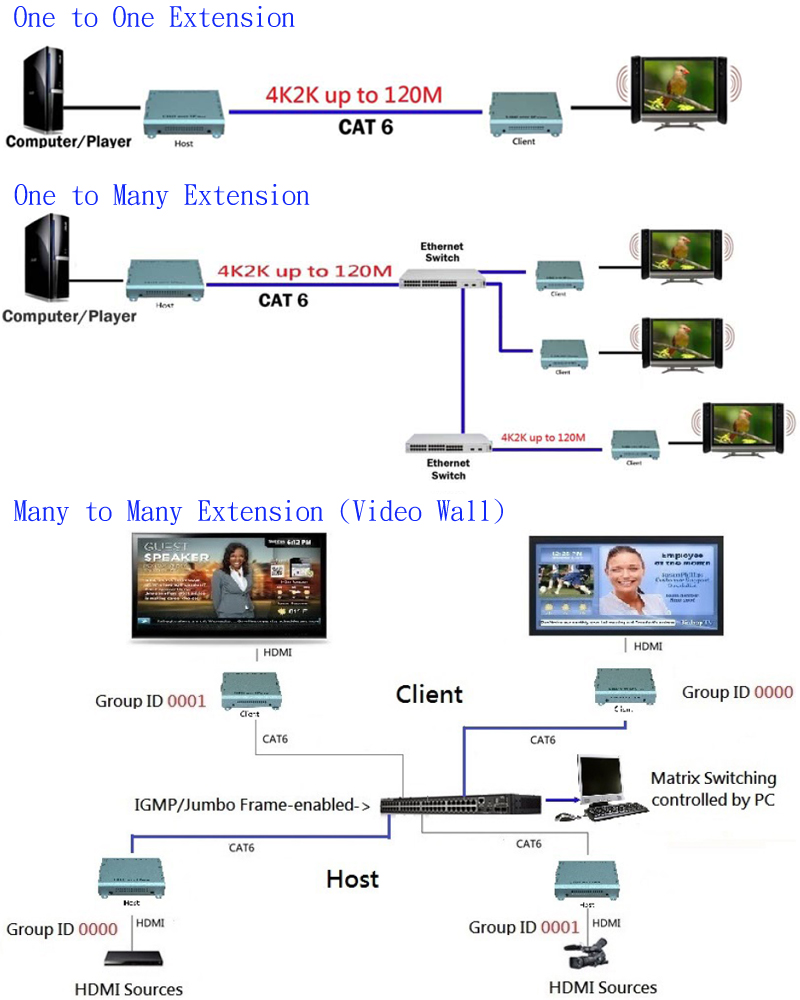

產品應用圖
-
相關產品
產品功能
- 一對一 HDMI 延長器: 一對一 延長HDMI訊號達120公尺最遠
- 一進多出 HDMI 分配器: 搭配Giga HUB 可單一HDMI訊號對無限多個HDMI螢幕廣播同一畫面
- HDMI電視牆: 可架構最大 8垂直x16水平 的電視牆螢幕 ( 一個大A輸出效果)，(需搭配Giga HUB)
- 多對多矩陣切換: 可架構最多384節點的傳送或接收器 ( TX最多200pcs+ RX 最多184pcs)
- KVM 多對多操控: 多組 KVM 設備操控最多 16台PC主機 ( by KVM Hot_key )
- 多種控制方式: OSD (16進位顯示) / 專用軟體 / DIP Switch / RS232
- 系統最多可連接1000個傳輸器及 10000個接收器，電視牆最多 8個傳輸器x16個接收器
- 切換畫面再現等待時間可作到無縫接軌零時差
- 相容數位電視各種規格如 4K@30、1080p 、1080i 、720p 、720i .... etc.
- 支援 Video Scaler 功能，如 4K in / 1080p out 或 1080p in / 4K out
- 相容 HDMI1.4b & HDCP1.4 規範
- 支援 Video Rotation 功能，可作180度或270度影像畫面旋轉
- 支援 KVM over IP 功能 ( KVM : Keyboard 、Mouse、Video )
- 支援 USB over IP 功能 ( 包含所有 USB HID 設備 )
- 支援 Audio over IP 功能 ( 自動關閉 HDMI Audio 音效)
- 支援 RS232 over IP 功能作系統控制
- 支援 HDMI Audio 聲音分離功能 ( 接收器提供 Line Out Audio 連接埠 )
- 度支援各種螢幕解晰度包括 XGA、SXGA 、UXGA 、WSXGA 、Full HD 、WUXGA
- 若更換不同款式LCD螢幕， 軟體會自動掃瞄LCD位置，只要重新設定顯示方式即可
- Vdieo source如為 PC VGA介面, 可搭配Sunbox VC-100VH ( VGA to HDMI 轉換器)
- Receiver Unit (VHE816K-RX) 可搭配DVI轉換頭連接DVI介面螢幕

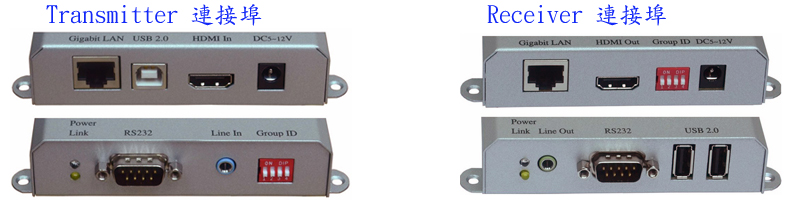

產品規格
| 型號 |
VHE816K -TX (傳送器)
|
VHE816K- RX (接收器)
|
| Ethernet埠 |
UTP /FTP 1000Mbps
|
|
| Protocol |
IP, UDP, TCP, ICMP, IGMP
|
|
| HDMI連接頭 |
1* HDMI 19母
|
1* HDMI 19母
|
| Audio連接頭 | 1*3.5mm 母 | 1*3.5mm 母 |
| USB連接頭 | 1*USB2.0 B母 | 1*USB2.0 A母 |
| RS232連接頭 |
1 * DB9公
|
1 * DB9 公
|
| HDMI Audio Type |
2-CH LPCM、8-CH LPCM、5.1-CH NLPCM、7.1-CH NLPCM
|
|
| 產業規範 |
HDMI1.4b / HDCP 1.4 / RoHS
|
|
| LED 燈 |
Power 、 Link
|
Power 、 Link |
| 電源供應 |
DC5V / 2.0 A
|
DC5V / 2.0 A |
| 外觀尺寸 |
123x103x25 mm
|
123x103x25 mm |
| 環境溫度 |
工作溫度 : 0~70℃； 濕度: 10~85%RH
|
|
| 型號: | VHE816B | VHE816K | |
| 1對多最大連接數 | 6000 | 1000 | |
| 矩陣最大連接數 | IN 1000 / OUT 60000 | IN 1000 / OUT 10000 | |
| 電視牆最大連接數 | 8x16 | 8x16 | |
| 傳送端 (T端) 介面 | HDMI | 1* HDMI 19母 | 1* HDMI 19母 |
| RS232 | 1*DB-9公 | 1*DB-9母 | |
| Audio | 1*3.5mm 母 | 1*3.5mm 母 | |
| USB | 2*USB 1.1 A母 + 2* USB 2.0 A母 | 1*USB 2.0 B母 | |
| IR | 1*3.5mm 母 | None | |
| LAN | 1*RJ45 + 1* SFP Fiber Slot | 1*RJ45 | |
| 接收端(R端) 介面 | HDMI | 1* HDMI 19母 | 1* HDMI 19母 |
| RS232 | 1* DB-9公 | 1* DB-9公 | |
| Audio | 1*3.5mm 母 | 1*3.5mm 母 | |
| USB | 1*USB2.0 A母 | 1*USB 2.0 A母 | |
| IR | 1*3.5mm 母 | None | |
| LAN | 1*RJ45 + 1* SFP Fiber Slot | 1*RJ45 | |
| 切換方式 | 實體按鈕 / IR / Android iOS app / Windows專用軟體 / RS232 / Telnet API |
OSD (16進位顯示) / 專用軟體 / DIP Switch / RS232 |
|
| Video 解析度/ max | 4K2K@30Hz、1080p | 4K2K@30Hz、1080p | |
| Audio 格式 | 支援 Dolby Trued、DTS-HD Master、LPCM audio (7.1Channel) | 2-CH LPCM、8-CH LPCM、5.1-CH NLPCM、7.1-CH NLPCM | |
| 1對1的延伸距離 | 150米 | 120米 | |
| 網路交換器規格 | Gigabit、IGMP | Gigabit、8K Jumpbo frame、IGMP | |
