USB to RS422/485 工規轉換器

型號：URI-128i
工規等級的 USB to 1埠 RS422/485 高速轉換器， 內建 3KV Optical Isolation 及 600W Surge Adapter，附DIM RAIL固定套件
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • 利用USB埠擴充 1個 RS422/485 COM 埠
  • 支援工業等級規範
  • 支援高速資料傳輸(Baud Rate) 達 921.6Kbps
  • 相容USB 1.0/1.1 & USB 2.0 Full Speed (12Mbps)
  • 12Mbps USB 最高傳輸Data Rate
  • 內建 Terminator 120 ohm for DIP Switch Setting
  • 符合 RS-485 最多可連接32裝置設備規範
  • 支援Modbus RTU通訊傳送方式
  • 內建Transmit & Receive LED指示灯
  • 3KV Optical Isolation 隔離保護設計
  • 600W Surge 突波保護設計
  • 針對所有Serial 埠 & RS-422/485 Signals 提供15KV ESD保護設計
  • USB線固定掛勾設計，可防止線材脫離
  • 附 DIM Rail Wall Mount kit，可固定於機櫃內
  • 內建TX buffer 128 bytes &  RX buffer 256 bytes
  • 支援 Windows 11、Linux and MAC 等作業系統

產品規格

規格 URI-128i
Chips FTDI
USB Compliant USB1.1 spec.
USB1.1 Speed 12Mbps
Serial Speed 921.6 Kbps
Serial Interface 1* RS-422/485
FIFOs TX Buffer128 bytes, RX Buffer 256 bytes
Serial Communication Parameters



 Data Bits: 7, 8
Stop Bits: 1, 2
Parity: None, Even, Odd, Space, Mark
Serial Signals RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-Wire RS-485(RS-422 Multi-Drop): Tx+, Tx-, Rx+, Rx-, GND
2-Wire RS-485 : Data+, Data-, GND
Serial IRQ and I/O Address Assigned by BIOS
Driver Support Windows: XP, 2003, Vista, 2008, Win 7
Linux: 2.4 and 2.6
MAC: 8/9/X
Environmental Limits Operating Temperature: -30 ~ 75℃
Storage Temperature: -40 ~ 85℃
Ambient Relative Humidity: 5 ~ 95% Non-Condensing
LEDs TX，RX
Connector        Upstream Mini USB- B母 ( 4-pin )
Device Terminal Block 5-pin (5.08mm)
Power Mode Bus Power
Serial Line Protection ESD Protection: 15KV ESD Protection for all signals
Optical Isolation Protect: 3KV Opto Isolation
Surge Protection : 600W Surge Protection for RS-422/485
Size ( LWH ) 102x420x220 /mm

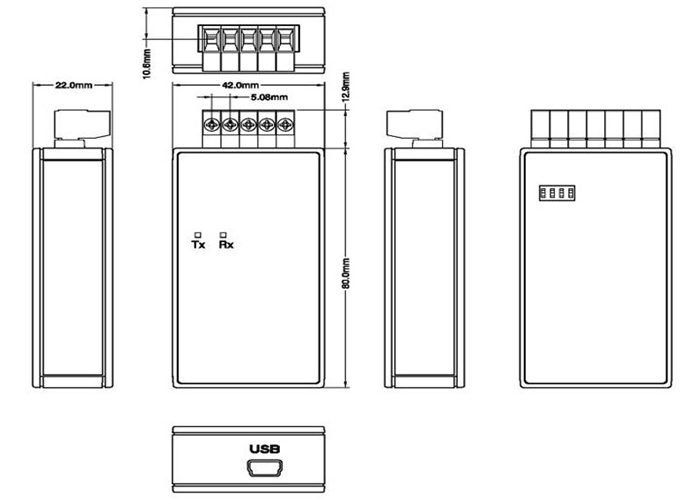

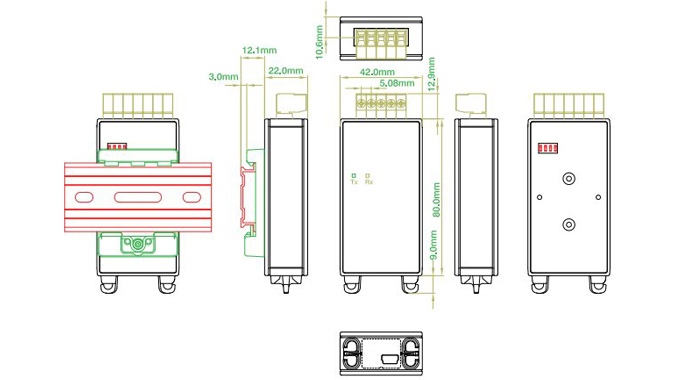

產品外觀尺寸圖

  • URI128i x 1
  • DIN Rail Kit x 1
  • USB Mini B Type to USB A type Cable 100cm x 1
  • Quick Install Guide x 1
  • Driver CD x 1
