USB to RS422/485 轉換器
型號：URM128B
USB 轉 1埠 RS422/485 轉換器，硬體控制 USB 轉 RS422/RS485，4-pin Terminal Block 連接頭。適用於工業自動化控制系統、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統、公司員工出勤管理系統等
-
產品介紹
-
產品應用圖
-
包裝配件
-
PDF檔
-
相關產品
-
Q&A
產品功能
- 由電腦 USB 埠供電，不需外加電源
- 內建英國 FTDI ( 231BM) 高相容性晶片
- 完全相容 USB1.0、1.1 & USB 2.0
- 標準 USB to RS-422/ 485 轉換接頭
- 序列端子採用 4-pin Terminal block 端子抬連接頭
- 支援硬體廣播控制，不需要軟體控制 DATA ECHO
- 資料傳輸 TX/RX 受主晶片控制不受 RS232 RTS信號控制
- 內健 RS422/ 485 切換開關 ( with 2 RS-422 or 485 drivers)
- 支援即插即用功能
- 5KV ESD 靜電保護
- Drive 支援 Win 98se/2000/XP/Vista/7/10， MAC OS. 8.6 up ,Linux
產品規格
| 規格 | URM128B |
| USB |
Connector :USB A 公 Compliant : USB 1.0 , 1.1 , 2.0 Baud Rates : Full speed 12 Mbps |
| Serial |
RS422/485 port : 4-pin terminal block RS-422 : RxD+ , RxD- ,TxD+ , TxD- RS-485 : Data+ , Data- RS-422 , RS-485 Slide switch DATA rate: 200Kbps Max. |
| LED Indicator | Power, RTS/CTS ACTIVE, TXD, RXD |
| Environment |
Operating Temp : 0~60℃ Storage Temp : -20 to 85℃ Humidity : 5~95 % RH |
| Dimension | 45*35*21 mm (WDH) |
| Cable | 100cm ( USB ) |

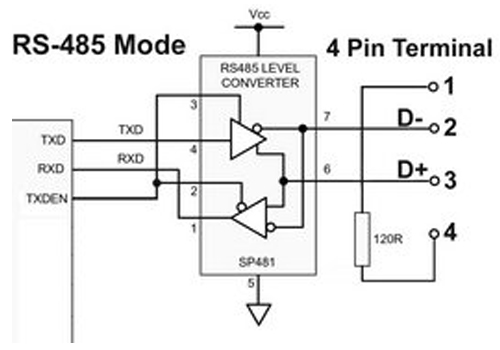

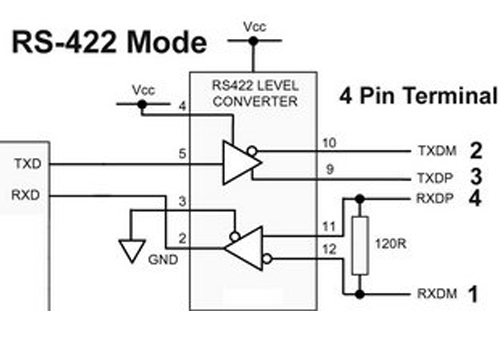

4-PIN Terminal Assignment
| 4-PIN Terminal | RS-422 Mode | RS-485 Mode |
| Pin -1 | RX D- | D- |
| Pin -2 | TX D- | D- |
| Pin -3 | TX D+ | D+ |
| Pin -4 | RX D+ | D+ |
- URM128B
- CD DRIVER
- USER MANUAL
URM128B
產品型錄
|
功能 / 型號
|
URI428I | URM3485A | ||||
| 介面轉換 | USB to 4 *RS422/485 | USB to 1 *RS422/485 | USB to 1*RS232/422/485 | |||
| Serial接頭 | Terminal Block | Terminal Block | Terminal Block | DB-9公 | Terminal Block |
Terminal Block
|
| RS422/485切換 | 開關切換 | 開關切換 | 自動偵測轉換 | 自動偵測轉換 | 開關切換 | 開關切換 |
| Data Rate/max. | 921.6Kbps | 921.6Kbps | 230.4Kbps | 230.4Kbps | 200Kbps | 200Kbps |
| Power Isolation | 15KV ESD | 15KV ESD | None | 15KV ESD | None | None |
| 燈號指示 | TX, RX | TX, RX | TX, RX | Power,Link, TX,RX | Power,Link, TX,RX | Power, Link, TX,RX |
| 附線長度 | 100cm | 100cm | 100cm | |||
產品是否具體突波保護功能 ?
RS422/485 本身的規格即為防突波設計, 不會將突波視為一般訊號而吸收打壞本體。
