HDMI to SDI 轉換器

型號:VC-100HS
HDMI 輸入 轉 3G / HD / SDI 輸出
  • 產品介紹

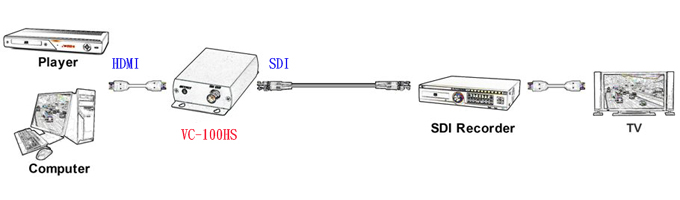

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • Q&A

產品功能

  • HDMI 轉 3G / HD / SDI 之轉換器
  • 影像支援 480i / 576i / 720p / 1080i / 1080p
  • 聲音支援 LPCM 7.1 聲道
  • 輸出支援 SD-SDI (SMTP 259M), HD-SDI (SMTP 292M), 3G-SDI (SMTP 424M)
  • SD (解析度480i, 576i ) (270Mbps), 距離最長約可達 300M
  • HD (解析度720p, 1080i@24/25/30Hz ) (1.45Gbps),距離最長約可達 200M
  • Full HD (解析度1080p@50/60Hz)  (2.97Gbps),距離最長約可達 100M (以上距離是以 Belden 1694A 作測試)

產品規格

規格 VC-100HS
支援規格 SDI (SMTP 259M), HD-SDI (SMTP 292M), 3G-SDI (SMTP 424M)
HDMI 輸入端子 HDMI A Female x 1
SDI 輸出端子 BNC 75Ω x1
解析度 NTSC (480i), PAL (576i),   720p@50/59.94/60Hz, 1080i@50/59.94/60Hz, 1080p@23.98/24/29.97/30/50/59.94/60Hz
聲音支援 LPCM 8 Channels, 48Khz, 16 / 20 / 24Bit
外觀尺寸 / 重量 67 x 110 x 27 (mm)  /  200g
電源變壓器 DC5V / 2A



  1. VC-100HS
  2. DC5V 2A Power Adapter x 1pcs
  3. User manual

VC-100HS

產品型錄

VC-100HS

使用說明書

Q: 轉換後的畫面顏色異常,紅變藍、藍變紅 ?

ANS: 顯示卡軟體設定值需設定成 進階RGB,不能沿用一般RGB輸出。
