SDI to HDMI影音轉換器
型號：VC100SHA
本裝置適用於一組SDI訊號輸出給多台HDMI數位顯示器的場所。只用一條 coaxial cable即可轉換 SD SDI、HD SDI or 3G SDI 等訊號為 HDMI 的訊號，並且可串接延伸及分享SDI的訊號給多台 HDMI 顯示器，在1080p的解晰度時串接距離可達100公尺
-
產品介紹
-

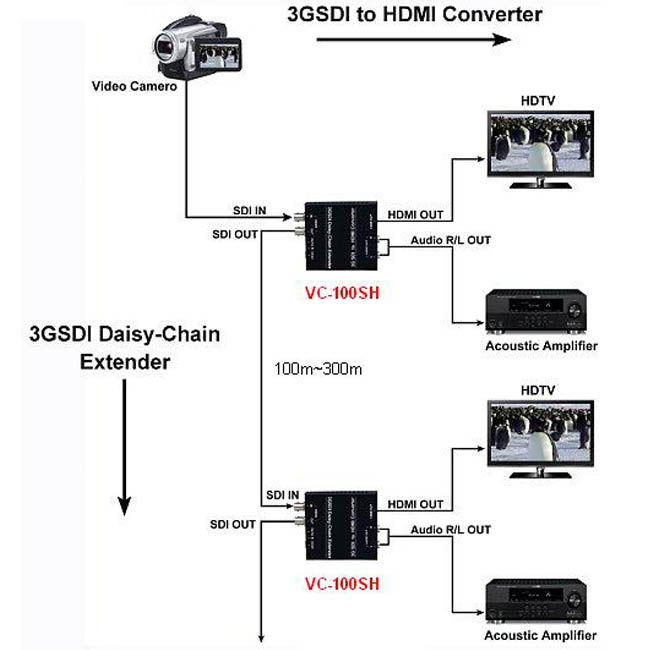

產品應用圖
-
包裝配件
-
PDF檔
產品功能
- 3G / HD / SDI 轉 HDMI 之轉換器
- 可串接多台轉換器使用並分享SDI影音訊號給多組HDMI顯示器
-
HDMI影像解晰度支援 480i, 576i, 720p@50/59.94/60; 1080i@50/59.94/60;
1080p@23.98/24/25/29.97/30/50/59.94/60 - SDI 影像解晰度支援 SD-SDI: SMPTE 259M-C, 270 Mbit/s; HD-SDI: SMPTE 292M, 1.485 & 1.485/1.001 Gbit/s; 3G-SDI: SMPTE 424M/425M-AB, 2.970 & 2.970/1.001 Gbit/s
- 3G-SD 距離最長約可達 100M; HD-SDI 距離最長約可達 200M; SD-SDI 距離最長約可達 300M (以上距離是以 Belden 1694A 作測試)
- 具備有SDI OUT埠，可作串接成1對多
- 具備有Audio L/R的輸出可將聲音分離出來接到擴大機
產品規格
| 規格 | VC100SHA |
| 支援規格 | SDI (SMTP 259M), HD-SDI (SMTP 292M), 3G-SDI (SMTP 424M) |
| 輸入端子 | 1x BNC supporting SD/HD/3G-SDI |
| 輸出端子 |
1x BNC supporting SD/HD/3G-SDI 1x HDMI (19 Ping Type A Female) 2x RCA (Audio R/L) |
| 解析度 |
NTSC (480i), PAL (576i), 480i, 576i, 720p@50/59.94/60 1080i@50/59.94/60 1080p@23.98/24/25/29.97/30/50/59.94/60 |
| 串接傳輸距離 |
Using BELDEN 1694A Cable: 3G-SDI up to 100 meters per cascade HD-SDI up to 200 meters per cascade SD-SDI up to 300 meters per cascade |
| 外觀尺寸 | 80 x 85 x 24 mm |
| 灯號LEDs | 1x DATA , 1x Power |
| 工作溫度 | 0~70°C |
| 工作濕度 | 10~85% RH (no condensation) |
| 儲存濕度 | 5~95% RH (no condensation) |
| 電源供應器 | DC5V / 1.5A |
- VC100SHA x1
- DC Power Adapter
- User manual
