USB to RS232轉換器

型號：USC-232F
USB1.1/2.0 to RS232 轉換器，透過 USB 介面擴充 RS232埠。內建英國FTDI晶片，支援 Windows 10 並獲得微軟WHQL認證。 只有內建 FTDI FT232BL 的 USC-232F才敢挑戰商用市場上最高等級的相容性及穩定度
  • 產品介紹

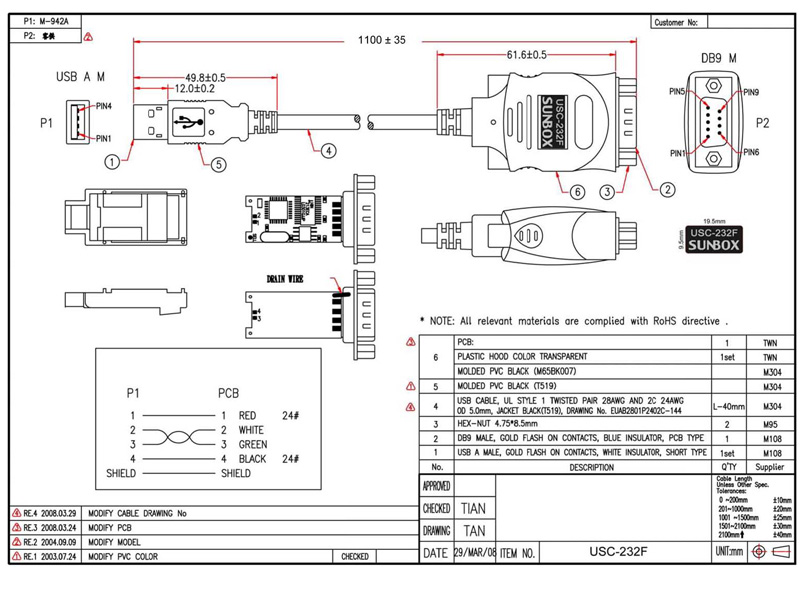

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品
  • Driver下載
  • Q&A

產品功能

  • USB to RS232 訊號轉換器，透過 USB介面擴充 RS-232埠
  • 本裝置可應用於電腦主機與手機、數位相機、PDA、Modem、GPS …等設備連線
  • 特別適用於精密醫療儀器、工控PLC、停車場自動手臂等應用
  • 內建全球相容性最高的英國FTDI  FT232BL晶片 (相容各作業系達97%高相容度)
  • 通過微軟 WHQL認證，可在Windows作業系統上自動搜尋更新驅動程式軟體
  • 完全相容 USB1.1規格並兼容 USB2.0/3.0標準 (12Mbps最大傳輸速率)
  • 支援標準RS-232C介面( DB-9公頭 )
  • 支援Automatic handshaking自動溝通模式
  • 支援Remote Wake-up及智慧型電源管理功能
  • 支援双向資料傳輸
  • RS232端資料傳輸速率最快達230Kbps
  • 接收的BUFFER容量- 384 byte， 傳送的BUFFER容量 - 128 byte
  • 無需佔用IRQ位置
  • 外殼採用PVC材質，ROHS無鉛製程
  • 由電腦USB埠取電工作
  • 具備 ±15kV HBM ESD 保護
  • 主機需求AMD或Intel Pentium133MHz以上之等級
  • 支援作業系統包括: Win98SE/Me/2000/XP/Vista/7/8/ 8.1/Win10 ; Win Server 2003/ 2008/2008R2/2012/2012R2/2016;  WinCE (V4.2~V7.0); Linux ( Kernel 1.5.0 or higher ) 與Mac OS8.6/ 9.x /10.x 及之後所有版本
  • 支援 Windows embedded 系列的產品 (用win 8 的驅動程式即可)，包括 Windows CE 6.0/7.0
    、Windows Embedded Compact、Windows Embedded Enterprise、Windows Embedded Standard 7 及 Windows Embedded POSReady


FTDI 晶片特色:
市場上目前主要採用三種晶片選擇作為USB to RS232轉換器晶片，其中就相容性比較: FTDI (英國) 會是比較高的，另兩種為 MosChip (印度) 及 Prolific ( 台灣旺九研製) 。

FTDI 的 driver 有相當不錯的相容性與廣泛的作業系統支援，尤其是獲得 Microsoft WHQL 認証。Linux 只要是kernel 2.6.9 之後的版本都支援到最新的 FT2232 晶片，FreeBSD 也有支援，甚至連 Apple 的 Mac OS 都有 driver 支援！速度可以飆到 4 倍沒問題（完全不會掉資料）省下很多資料下載 的時間。另外，許多知名手機品牌所附傳輸線，多數是採用 FTDI 晶片的驅動程式，更加證明FTDI 晶片的穩定度與相容性廣受國際手機大廠的肯定。

本產品內建的 FT232BL 晶片為功能最完整的版本，市面上另有廠商使用 FT232RL 及 FT231X 的晶片組。 FT232RL 為 FT232BL Costdown 版本，現在最新的是  FT231X 又為 FT232RL Costdown 版本。

FTDI 晶片支援作業系統:  (2018/08 updated)



產品規格

規格 USC-232F
Chips FTDI  FT232BL (英國)
USB 規格 USB1.1 spec. (相容USB2.0/3.0)
USB1.1 Speed 12Mbps/ max.
RS232 Speed 230Kbps/ max.
LED 指示燈 TX，RX，Power
連接頭       Upstream USB A公
Device DB-9公
電源供應 USB Bus Power， DC5V
耗電量 Stand by 模式下，DC 5V / 54 mA
Working 模式下，DC 5V / 56 mA
工作電壓範圍 4.35~5.25VDC
USB 線長 110cm



RS-232 Pin Assignment

驅動程式CD片 x 1 pcs

USC-232F

產品型錄

USC-232F

使用說明書

FTDI Chip - FT232BL

Datasheet
Model no 晶片組 資料傳輸速度 USB線長 DB-9兩側螺絲接頭
USC-232A/8 Prolific 250Kbps 1.1公尺 母頭
USC-232F FTDI 230Kbps 1.1公尺 母頭
USC-232G FTDI 230Kbps 1.8公尺 公頭
USC-232P/8 Prolific 250Kbps 1.8公尺 公頭
USI-232F FTDI 921.6Kbps 1.0公尺 母頭



USC-232F

20171130 Up-dated Driver for Win 10

USC-232F

產品型錄

Q. 電腦上如何分辨 USC-232A 或是 USC-232F  ?

  • 在裝置管理員下看驅動程式的名稱就可分辨 FTDI or Prolific 。
  • 下圖所示即為安裝FTDI 的內容

Q. FTDI 晶片組有通過 Windows WHQL認證，是否不必安裝 Driver即可工作 ?

  • 若符合以下條件，可不必安裝驅動程式即可自動連線安裝或更新到最新的driver。
  • 1. 主機的網路可正常連線到 Windows Update。
  • 2. 需使用正版Windows作業系統。

Q. USC-232F 的資料緩衝區有多大 ?

  • 接收的BUFFER容量 - 384 byte
  • 傳送的BUFFER容量 - 128 byte
  • 接收的BUFFER有沒有遇到滿到放不下狀況 ?   有，但一般的桌機不太有機會滿，通常是Android 或是embedded system 的效能比 較慢才會來不及把收到的資料讀走。
  • 如果BUFFER滿了，有沒有清除的方式 ?  D2xx driver 的 FT_Purge 可 清除buffer 的資料，不過清完你的資料也都不見了。Buffer 滿時 FT232BL晶片 會拉RTS 訊號來告訴 對方 “我已經滿了，收不下資料” 請別再送資料，所以沒有人在清buffer， 一定是等電腦端把資料讀走。

Q. 第 9 pin RI (Ring lndicator) 是否可運用成 Wake up on run ?

  •  ANS:  可以

Q. FTDI 晶片在市場上有 FT232BL、 FT232RL 及 FT231X，哪一款較新 ? 功能上有差異嗎?

  •  ANS:  FT232BL 為較早版本並且功能最完整，FT232RL 為 FT232BL Costdown 版本，現在最新的是  FT231X 又為 FT232RL Costdown 版本。

Q. 無法在電腦上順利安裝 USC-232F ( 或USC-232G )  ?

ANS: USER之前如果有安裝過Prolific的驅動程式，不同的驅動軟體會互衝造成安裝失敗。必須先將Prolific程式移除乾淨，再安裝FTDI的驅動程式，重新開機，斷掉網路再接上USC-232F。

Q. USB轉RS232 轉換器在熱插拔的動作後，會造成連接的設備接收到未知的信號？

ANS: USB TO RS-232 USB電腦端在插拔的時候， DB9端仍會有偵測PIN的動作在進行， 如果設備會有誤動作，建議依下列順序插拔：拔線要先脫離DB9端後再拔USB端的線材， 復原時先接上USB端後再接上DB9的線材。
