mini Display to HDMI

型號：VC210DH
帶線型 mini DisplayPort (MDP) 轉 HDMI(母) 轉換器，被動式設計僅支援單一螢幕使用環境，支援 Mac.主機
  • 產品介紹

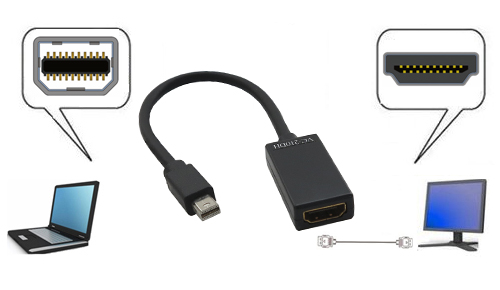

  • 產品應用圖
  • PDF檔
  • Q&A

產品功能

  • Mini DisplayPort (MDP) to HDMI (母) 轉換器 帶19cm cable
  • 被動式設計( 無CPU )，僅支援單螢幕使用環境
  • 如需求主動式 (接多螢幕) 需選購 D2H23MD
  • 支援HDMI 1.3/ DVI V1.0 Level Shifting
  • 支援DisplayPort 1.1a 規格 及2.5 Gbps頻寬
  • 支援VGA, SVGA, XGA, SXGA及UXGA螢幕，視訊解析度最高可達1920 x 1200 (PC) / 1080p (HDTV)
  • 支援Mac主機，包含MacBook, MacBook Pro, MacBook Air, Mac mini 和 Mac Pro
  • 支援音訊功能
  • ESD 靜電放電保護達3KV
  • 傳輸距離遠近視所開的解析度及線材品質有關, 如果市售線材長度可以支援該解析度, 則連接本機也沒問題

產品規格

規格 VC210DH
Input介面 1* mini DP (Male)
Output接頭埠 1* HDMI 19pin type A (Female)
HDMI Ver. HDMI 1.3
電源供應 From DisplayPort 3.3V
DP 線長 19cm
材質 塑膠 / 黑色
重量 21g
HDMI 埠連接盒尺寸 43*21*11mm



VC210DH

產品型錄

Q: DisplayPort  (DP) 怎麼區分 主動式(Active) 及 被動式(Passive)  ??

DP轉VGA 沒分主動式或被動式，只有DP轉DVI或HDMI 才有分成 主動式或被動式。 DP輸出電壓為 1.2V~1.8V 轉換成DVI及HDMI的輸出，需電壓 3.3V才能顯示輸出。

DP主動式-轉換時處理畫質及電壓，將訊號重新處理有作MCU轉換。DP被動式-轉換時只處理電壓，沒有作訊號處理。

Q:  DP 主動式(Active) 及 被動式(Passive) 的應用環境 ??

DP 如要轉換多輸出畫面只有主動式做的到，因為全部的電壓及訊號都有處理轉換。

假如 DP 本身有1埠雙螢幕輸出，就需要主動式的產品才能接2個螢幕。

若一般只是單螢幕轉換，用被動式的轉換器即可。

如果碰上多螢幕的display顯卡 (最多8 port) 要轉HDMI或DVI，若被動式無法使用就要用主動式。



Q: DP 主動式(Active)   需要外加電源嗎 ?

DP 本身有3.3V電源，要不要加電源視環境的需求 ( 可選購 )。
