Displayport to DVI

型號:VC200DD
Displayport to DVI(24+5)轉換器,帶15公分線,台灣製造 - 品質保證
  • 產品介紹

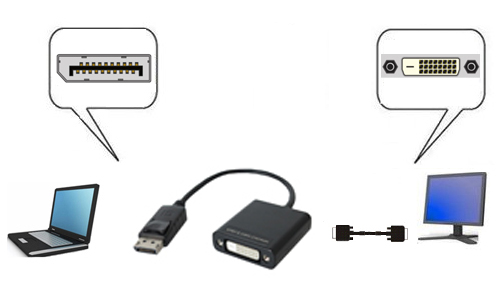

  • 產品應用圖
  • Q&A

產品功能

  • DisplayPort 轉換 DVI 影像訊號輸出,帶15cm 線
  • 被動式設計 (Passive type)
  • 相容 DVI 1.1 規格
  • 相容 DisplayPort 1.1 (可相容 DP1.4, 但不支援 雙螢幕)
  • 完全支援 DisplayPort link training
  • 支援 DisplayPort  4 種等級的輸出
  • 整合 DDC Level Shifter (3.3 V source side to 5V sink side and vice versa)
  • DDC Support up 400kHZ clock frequency
  • Power 供應 3.3V (DisplayPort 3.3V) / Power-saving 模式 by source-side
  • 具備 ESD 保護達3 KV
  • 相容 HDMI port of TV / Monitor
  • 容易安裝, 即插即用,Powers free
  • DisplayPort 帶15CM Cable
  • 被動式設計,如需求主動式需選購
  • 台灣製造 - 品質保證

產品規格

型號
VC200DD
輸入端接頭
1*DisplayPort 公
輸出端接頭 1*DVI 母 (24+5 pin)
線長 15cm
工作溫度 5 ~40°C
電源 None Power
外觀尺寸 46*48*15mm
重量 48g

2023/05/05 R

Q: DisplayPort  (DP) 怎麼區分 主動式(Active) 及 被動式(Passive)  ??

DP轉VGA 沒分主動式或被動式,只有DP轉DVI或HDMI 才有分成 主動式或被動式。 DP輸出電壓為 1.2V~1.8V 轉換成DVI及HDMI的輸出,需電壓 3.3V才能顯示輸出。

DP主動式-轉換時處理畫質及電壓,將訊號重新處理有作MCU轉換。DP被動式-轉換時只處理電壓,沒有作訊號處理。



Q:  DP 主動式(Active) 及 被動式(Passive) 的應用環境 ??

DP 如要轉換多輸出畫面只有 主動式做的到,因為全部的電壓及訊號都有處理轉換。

假如 DP 本身有1埠雙銀幕輸出,就需要 主動式的產品才能接2個銀幕。

若一般只是單銀幕轉換,用被動式的轉換器即可。

如果碰上多銀幕的display顯卡 (最多8 port) 要轉HDMI或DVI,若被動式無法使用就要用主動式。



Q: DP 主動式(Active)   需要外加電源嗎 ?

DP 本身有3.3V電源,要不要加電源視環境的需求 ( 可選購 )。
