VGA Cat5 視訊延長器
型號：VE070AW
VE070AW VGA Cat5視訊延長器，透過CAT5/6的網路線延長VGA影像及Audio訊號輸出到最遠70公尺距離
-
產品介紹
-

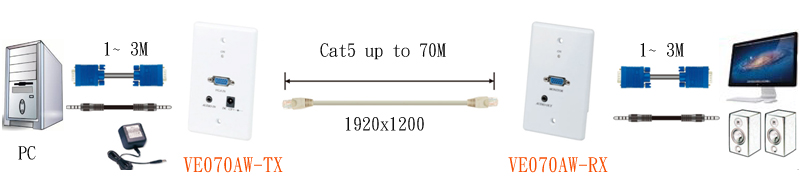

產品應用圖
-
包裝配件
-
PDF檔
產品功能
- 採用一條Cat 5e/ 6 UTP 網路連接線連接傳送端與接收端
- 同步延伸影像及音效最遠達70公尺
- 只能延長影像及音效距離，無法延伸畫面
- 支援最高解析度達1920*1200
- 採主動式設計，支援 VGA DDC模式
- 電源由發射端供電，接收端不需外接電源
- 可由發射端前面板或後面板插座(Terminal Block)供電
- 面板規格 70*115mm 符合台灣及美國規範
- 可搭配 底盒，如 Sunbox WP-BH 使用
產品規格
| 型號 | VE070AW TX |
VE070AW RX |
|
| 規格 | 1埠 VGA + Audio 傳送器 | 1埠 VGA + Audio 接收器 | |
| 介面 | 影像 | HDB-15F x1 ( RGB 類比，0.7 Vp-p，75Ω) | HDB-15F x1 ( RGB 類比，0.7 Vp-p，75Ω) |
| 聲音 |
3.5mm Phone Jack x 1 (10KΩ，2 Vp-p)
|
3.5mm Phone Jack x 1 (10KΩ，2 Vp-p)
|
|
| 影像調整 | None | ||
| 傳輸線 | Cat5e, Cat6 UTP | ||
| 傳輸介面 | RJ45 x 1 | ||
| 傳輸距離 | 10~ 70M | ||
| 解晰度(最高) | 1920*1200 | ||
| 電源 | DC12V 0.5A | None | |
| 工作環境 | 工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95% | ||
| 灯號指示 | LED (藍燈)：已供電 | ||
| 外殼材質 | Plastic | ||
| 尺寸/ mm | 70 x 31.6 x 115 | 70x 31.6 x 115 | |
- VE070AW TX
- VE070AW RX
- 1* DC12V 0.5A
- User manual
