mini DisplayPort to VGA Converter

型號：VC-210DV
Mini Display Port轉VGA轉接器提供給MAC電腦的使用者，滿足想要將電腦畫面傳送到VGA介面的螢幕/投影機/電視顯示的需求。本轉接器可支援MAC系列電腦的輸出，包括 MacBook、MacBook Pro、MacBook Air、Mac mini以及Mac Pro。台灣製造-品質保證，一年免費保固維修
  • 產品介紹

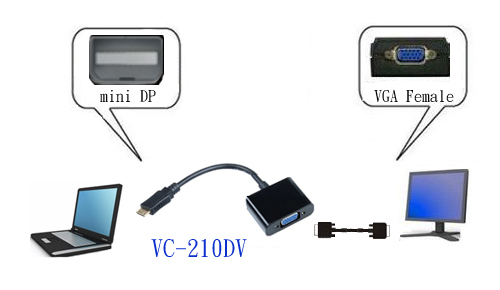

  • 產品應用圖
  • Q&A

產品功能

  • Mini DisplayPort (MDP) to VGA  Female轉換器 帶15cm cable
  • 適用在MAC電腦透過mini DisplayPort ( MDP) 將畫面傳送至顯示設備
  • 主動式設計 ( CPU 處理完訊號再輸出)
  • 支援Full HD ( 1080P ), WUXGA and UXGA
  • 支援10bit deep colors
  • 支援DisplayPort 1.1a 規格 及2.25 Gbps頻寬
  • 傳輸距離遠近視所開的解析度及線材品質有關, 如果市售線材長度可以支援該解析度, 則連接本機也沒問題
  • VGA輸出端最佳狀態下可延伸最遠10公尺 ( 需視VGA線材品質而定 )
  • 適用 MacBook、MacBook Pro、MacBook Air、Mac mini、Mac Pro 等
  • 免軟體或驅動程式
  • 台灣製造-品質保證，一年免費保固維修

產品規格

規格 VC-210DV
Input介面埠 1* mini DP (Male)
Output接頭埠 1* VGA 15pin (Female)
解析度 最高1920x1200 (PC)
電源供應 From DisplayPort 3.3V
DP 線長 15cm
材質 塑膠 / 黑色
重量 70g
外觀尺寸 45*45*14mm



Q: DisplayPort  (DP) 怎麼區分 主動式(Active) 及 被動式(Passive)  ??

DP轉VGA 沒分主動式或被動式，只有DP轉DVI或HDMI 才有分成 主動式或被動式。 DP輸出電壓為 1.2V~1.8V 轉換成DVI及HDMI的輸出，需電壓 3.3V才能顯示輸出。

DP主動式-轉換時處理畫質及電壓，將訊號重新處理有作MCU轉換。DP被動式-轉換時只處理電壓，沒有作訊號處理。



Q:  DP 主動式(Active) 及 被動式(Passive) 的應用環境 ??

DP 如要轉換多輸出畫面只有主動式做的到，因為全部的電壓及訊號都有處理轉換。

假如 DP 本身有1埠雙螢幕輸出，就需要主動式的產品才能接2個螢幕。

若一般只是單螢幕轉換，用被動式的轉換器即可。

如果碰上多螢幕的display顯卡 (最多8 port) 要轉HDMI或DVI，若被動式無法使用就要用主動式。



Q: DP 主動式(Active)   需要外加電源嗎 ?

DP 本身有3.3V電源，要不要加電源視環境的需求 ( 可選購 )。
