RS232 訊號增強器

型號：RLB232
RS232 Line Booster，延長 RS232 的連線距離最遠達45米，本產品建議置於連線中段以後距離使用效果最佳，支援全雙工作業及Hardware handshaking 溝通模式
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔
  • Q&A

產品功能

  • RS-232 Line Extender，延長 RS-232 訊號傳輸達45米最遠

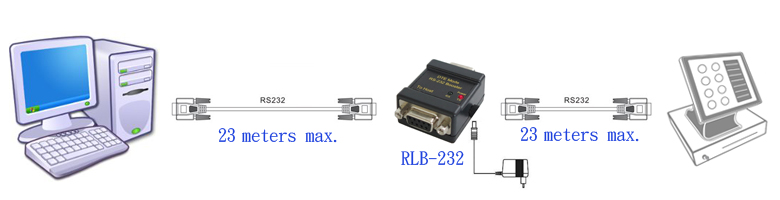

  • 本機建議置於連線中段距離 (約23米) 以後使用效果最佳
  • 輸出入兩端內建 DB-9母  &  DB-9公 的連接頭
  • 符合標準 RS-232 DCE (DB-9F) to DTE (DB-9M) 介面
  • 介面規格:  RS-232/F (DCE) =>TTL (Booster) =>RS-232/M (DTE)
  • 支援全雙工作業及 Hardware handshaking 溝通模式
  • 內建双色 LED 灯，顯示 Power / TXD / RXD 的狀態
  • 需外加 DC5V 電源供應 (標配) 才能工作(若用DC9V會燒毀本機)
  • 資料傳輸 Data rate 最高可達 250 Kbps
  • 內建 TTL Single Booster 晶片
  • 完全相容 RS-232 規範

產品規格

規格 RLB232
RS232 Port 1 Input Port & 1 Output Port
RS232 Input DB-9F (DCE)
Output DB-9M (DTE)
LEDs Power / TXD / RXD
Data Speed 250Kbps /max.
Power Source DC 5V  (最少0.25A以上)
Size 45*35 *21 mm (W*D*H)
Weight 55g



DB9 Pin Assignment

Signal DB-9F (DTE) DB-9M (DCE)
FG ( Frame Gound ) - -
CD ( Carrier Detect ) 1 1
RD ( Receive Data ) 2 2
TD ( Transmit Data ) 3 3
DTR ( Data Terminal Ready ) 4 4
SG ( Signal Ground ) 5 5
DSR ( Data Send Ready ) 6 6
RTS ( Request to Send ) 7 7
CTS ( Clear to Send ) 8 8
RI ( Ring Indicator ) 9 9



  1. RLB232
  2. DC5V Power adapter
  3. User manual

RLB232

產品型錄

Q: RLB232 為何需要外部電源供電才能工作   ?

A: 早期電腦的RS-232埠輸出都是標準的+-12V，所以可以從信號線上偷電，但現在新的 RS-232埠輸出電壓設計已經落在+- 6.5V~9V範圍內，如要偷電給 Repeater用就會不夠，甚至會影響訊號傳輸速度。

目前電腦跟平板都無 RS-232埠，很多是用 USB 埠轉出來，這會導致輸出電壓的品質更是不一。若用在雙向只有 TX-RX兩根信號的非同步傳輸，這樣就沒有其他腳位的電可偷，更無機會取到電來工作。所以SUNBOX 才用標準的外部供電設計 (外接5V電壓)，使用時您就不用擔心傳輸速度跟電源不足的問題。
