工規型 USB to 2埠 RS232

型號：USI-120F
一個USB(2.0) 轉2個高速 RS232埠轉換器，15KVA ESD靜電保護，內建英國 FTDI工規晶片，台灣製造 品質保證
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔
  • Q&A

產品功能

  • 1個 USB2.0 to 2個 RS232埠轉換器
  • 支援標準 RS-232C介面 ( DB-9 DTE 公頭 )
  • 超高速資料傳輸，Serial最高傳輸率達 921.6kbps
  • 支援 USB 1.0/1.1 &  USB 2.0 Full Speed (480Mbps)規範
  • USB 資料傳輸率可達 480Mbps
  • 支援 COM PORT間互相通信 (軟體設定 輸出、輸入)
  • 電腦主機到USB埠距離最遠可達5公尺
  • 支援 EIA/TIA-232F & CCITT V.28/V.24規範
  • 內建英國 FTDI 工規晶片 (FT2232H)
  • 具備指示 USB 與 TxD/RxD 活動傳輸之 LED 燈號
  • 2*RS-232埠 使用 DB9  (DTE) 公接頭
  • 每個 RS232 輸出入埠都提供 4k bytes buffer
  • 具備 3K Optical Isolation 保護
  • 串列埠具備 15 KV ESD 靜電保護
  • 支援 Win98/SE/ME/2000/XP/NT5.0/7/ 8/10/11,CE  和Linux 2.4之後 及 MAC OS-X 等作業系統
  • DB9 (DTE) Pin assignment:  P1 DCD, P2 RXD, P3 TXD, P4 DTR, P5 GND, P6 DSR, P7 RTS, P8 CTS, P9 RI
  • 台灣製造 品質保證

產品規格

規格 USI-120F
USB-port 1* MINI USB2.0 B ( to PC)
RS232-port 2*DB-9 Male  DTE
Chips FTDI 2232H (工規)
USB Compliant USB2.0/1.1 spec.
RS232 Speed 921.6kbps
FIFOs TX Buffer 4K bytes, RX Buffer 4K bytes
作業系統 Windows: 98/SE/ME/2000/ XP/NT5.0/CE/7/8/10/11
Linux2.4, MAC: OS-X
工作溫度 Operating Temperature: -30 ~ 75℃
LEDs TX，RX
電源供應 PC USB 埠供電
Serial I/O保護 15KV ESD Protection for all signals  &   3K Optical Isolation

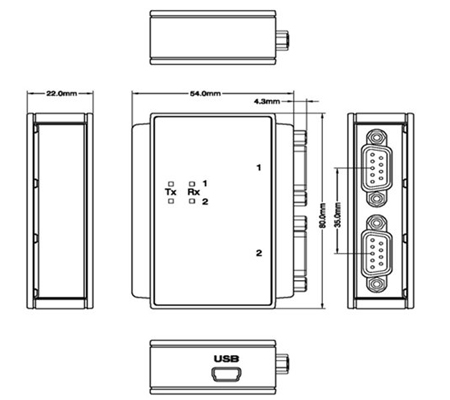

Size 60*22*81mm

2022/11/29 r

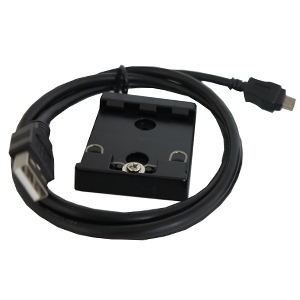

  1. USI-120F
  2. 100cm Mini USB-B to USB-A cable
  3. DIN Rail Kit

USI-120F

產品型錄

Q. 請問 此轉換器用在 Linux OS上需不需要再安裝driver, 另外有沒有可以在Linux上執行的demo app. ?

ANS: 要安裝driver( 可提供 ),  目前沒有linux app
