RS-232/422/485 to TCP/IP Converter

型號：RT232-2S
RS232 Over Ethernet，2個 RS232 & RS422/485埠 轉 10/100Mbps TCP/IP。產品可應用於 RS232裝置連接上網，門禁考勤系統網路化，台灣製造，品質保證
  • 產品介紹

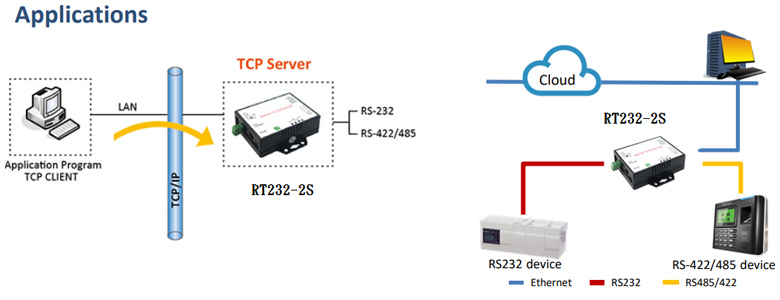

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • Q&A

產品功能

  • Serial RS-232 介面 to Ethernet 介面轉換器
  • Serial 介面具備 RS232*1埠 及 RS422/485*1埠
  • 支援 RS422/485  Auto-Detect 自動偵測功能
  • 支援 Windows O/S
  • IP Search Utility & Virtual COM 支援 Win2000、Win2003、XP、Vista、Win 7/8/10/11 等 O/S
  • Digital I/O * 8 TTL
  • 可選購 Din-Rail Panel mounting 配件
  • 具備 2 種輸入電源插座設計 ( Socket 及 Terminal Block )
  • Reset 系統重置出廠設定功能鍵
  • TCP/IP 格式，支援跨網段資料傳輸
  • 具備 Watch Dog 功能
  • 軟體可透過網路線上更新
  • CE / FCC & RoHS認證
  • 標準版本不支援 MODBUS系列軟體 (選購支援 MODBUS 軟體的版本)
  • 台灣製造，品質保證



產品規格

規格 RT232-2S
CPU 32-bit ARM Cortex-M4 CPU , 120 MHz
RAM 128Kbytes SRAM
ROM 512K bytes Flash ROM
網路
接口 RJ-45 Connector
速率 10/100Mbps (自動偵測)
通訊協定 ARP , IP , ICMP , UDP , TCP , HTTP , DHCP
連線模式 TCP Server / TCP Client / UDP / Virtual Com / Pairing
設定 HTTP 瀏覽器設定 ( IE )
安全性 Login 密碼
串列埠
接口埠 RS-232 * 1 Port ( DB-9母 ) ,  RS- 422/ 485 * 1 Port ( Terminal Block )
腳位 Pin Assignment RS232 Rx , Tx , GND , RTS , CTS , DTR , DSR , DCD
RS422 Rx+ , Rx- , Tx+ , Tx- ( Surge Protect )
RS485 Data+ , Data- ( Surge Protect )
ESD 15KV ESD 突波保護 for all pins
速率 300bps ~ 230.4K bps
Parity None , Odd , Even , Mark , Space
Data Bit 5,6,7,8
Stop Bit  1,2
電源 DC 9~24V  皆可用 ( Power Jack +  2-pin Terminal Block ), 300mA
燈號  SYS ( PWR ) , DI/DO , Port 1, Port 2
工作溫度 -10°C〜70°C
儲存溫度 -20°C〜85°C
重量 100g
外觀尺寸 /  W*D*H 90*60*20 / mm



2022/04/01 R

  1. RT232-2S*1
  2. DC12V 1.0A  Power Adapter*1  ( AC100~240V Input )
  3. CD User manual *1



RT232-2S

產品型錄

Q : 請問RT232-2S  Ethernet可以回傳給PLC嗎 ?

ANS: 不行!!  設備(RS-232介面) ----> RS-232-2S --->(Ethernet)-----> 電腦主機 ( 軟體設定後接收 )

若PLC有RS-232介面可以考慮如下方式:

2台RS-232-2S做傳送與接收

設備(RS-232介面)---->RS-232-2S --->(Ethernet)----->RS-232-2S----->PLC(RS-232介面)
