HDMI + USB KVM Cat5 Extender

型號：SE150HX-4K
HDMI + USB介面的 Cat.5 KVM延長器，延長HDMI螢幕、USB鍵盤滑鼠及Audio、Mic.、RS232、紅外線IR遙控等訊號達140米遠距操作，支援最高解析度達HDMI 4K2K，可選加 SFP模組藉由光纖延伸訊號傳輸達60公里。 台製晶片，台灣設計製造
  • 產品介紹

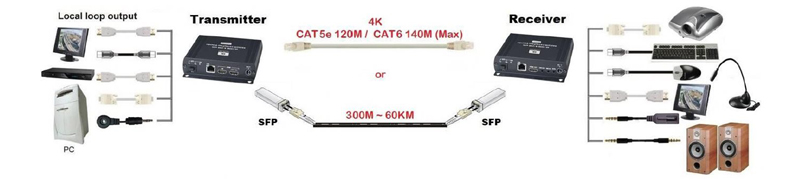

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • 透過一條Cat.5e/ 6 纜線將主機的HDMI螢幕、USB鍵盤滑鼠、Audio、Mic.、RS232 & 紅外線IR遙控訊號延長到遠端進行操作
  • 訊號延伸最遠可達 120米 (by Cat.5) 或140米 (by Cat.6)
  • 可選加 SFP模組藉由光纖延伸訊號最遠達 60公里 ( SFP模組兩端各1支 )
  • 遠端接收器內建 4組USB 2.0埠，可延長 USB裝置如讀卡機、硬碟、鍵盤、滑鼠(滾輪)、儲存裝置、觸控螢幕等 (不支援 USB Camera)
  • 近端連接一台電腦，遠方接收端連接一組USB介面的鍵盤&滑鼠
  • Local 近端可接一台 HDMI 螢幕監看
  • 支援最佳解析度 HDMI 4K2K@30Hz、1080p FULL HD及 1920*1200@60Hz ( 若需支援 4K2K@60Hz， 請選擇 VHE60KF )
  • 相容 HDMI 1.4 及 HDCP1.4 規範，內建 EDID Copy功能
  • 支援雙向 類比式 Audio 音訊延伸功能
  • 支援USB2.0 並向下相容 USB 1.1、1.0規範
  • 具有雙向RS232全雙工控制功能 ( 不支援 Hardware handshake，Baud Rate達115,200bps )
  • 具有單向 IR 訊號傳輸功能 ( IR carrier 20~60KHz)
  • 傳送器與接收器各具 LED 燈號，完整顯示系統連接狀態
  • 相容各種普遍的螢幕解晰度如 XGA、SXGA、UXGA、WSXGA、FULL HD、WUXGA
  • 台製晶片，台灣設計製造



產品規格

型號 SE150HX-4K
規格 Local 傳送器 (TX) Remote 接收器 (RX)
連接頭
螢幕
 HDMI (母) *2 HDMI (母)  *1
USB
 USB B(母) *1 USB Type A(母) *4
RS232
 DB 9(母) *1 DB 9(公) *1
音效 3.5mm Phone Jack (母) *2 3.5mm Phone Jack (母) *2
IR 3.5 mm Phone Jack (母) *1 3.5 mm Phone Jack (母) *1
系統連接埠
RJ-45
  RJ-45 (FTP)*1  RJ-45 (FTP) *1
SFP 模組(選購)
 SFP (1G以上、LC、雙芯、單或多模) *1 SFP (1G以上、LC、雙芯、單或多模) *1
傳輸距離 / max. UTP/ FTP CAT.5e 120米 / CAT.6 140米
Fiber  多模 300米 ~ 單模 60公里
解析度 / max. Up to 4K UHD 4:4:4 @ 30Hz
USB集線器埠 None  USB2.0 *4
IR 接收/發射距離 5米
電源供應 DC5V 2A DC5V 2A
最大消耗電流 1.3A
環境規格 工作溫度：-20～60℃，儲存溫度：-20～85℃，相對濕度：最高95%
尺寸 ( LxWxH ) 125 x 140 x 30mm 125 x 140 x 30mm
重量 380g 380g



  1. Local Unit*1
  2. Remote Unit*1
  3. 1.2m USB A to B Cable*1
  4. IR Emitter Cable*1
  5. DC5V 2A Power Adapter*2
  6. User manual
  7. 選購:  SFP  SMF 模組 LC接頭 *2
  8. 選購:  RS-232 Control Cables *2

SE150HX-4K

使用說明書

SE150HX-4K

產品型錄
Model no.
延伸 距離
 解晰度    (最高) 螢幕  介面 鍵盤滑鼠介面
PC
連接
 USB HUB
Audio
RS232
  IR       Over IP
操作端 主機端
SE-120DX 100m 1920*1200 DVI USB USB 1*PC ◎ ◎   ◎ ◎
SE-120H 120m 1920*1080 HDMI USB USB 1*PC
SE-140UARI 140m 1920*1080 VGA USB USB 1*PC ◎ ◎ ◎ ◎
SE-150HX 150m 1920*1200 HDMI USB USB 1*PC ◎ ◎ ◎ ◎ ◎
SE-152V 150m 1920*1200 VGA USB U + P 2*PC
SE-302V 300m 1920*1200 VGA USB U + P 2*PC
SE302VAR 300m 1920*1200 VGA USB U + P 2*PC   ◎ ◎

註: U + P : 可支援 USB 或 PS/2 兩種介面 (出廠標配 USB + PS/2線)
