Audio插座模組

型號：WP-AF
Audio 3.5mm音源插座模組，母座，支援 Mono/Stereo/4-Pole 等音源接頭。這個產品用途很廣，因其孔徑是3.5mm，只要插頭符合3.5mm都可以使用，適用在 音響設備、監視器、手機、大型設備...等
  • 產品介紹
  • 產品應用圖
  • Q&A

產品規格

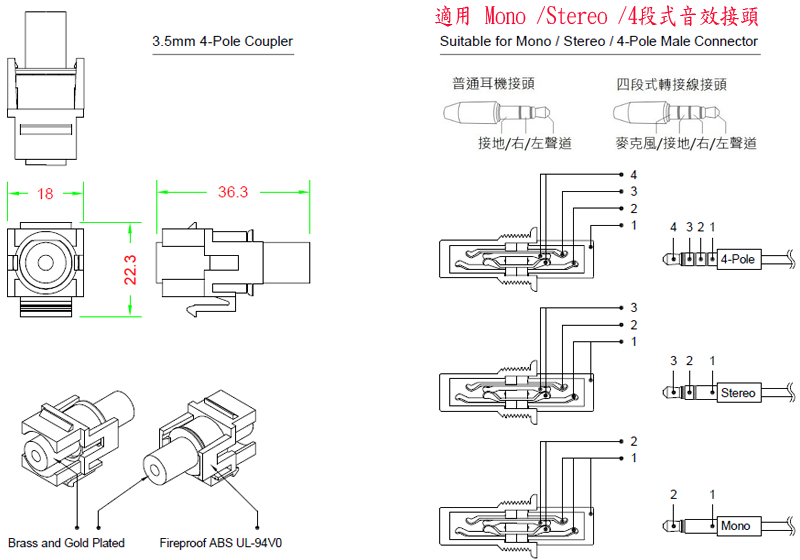

  • 支援 Mono (單環二節) / Stereo (二環三節) / 4-Pole (三環四節) 等多種插頭
  • 4-Pole (三環四節) 不僅傳輸雙聲道訊號，還可以順便傳輸麥克風收音訊號
  • 單孔 AUDIO 母插座，插座孔徑 3.5mm
  • 水平180度直插型接頭埠
  • 搭配 WP-1、WP-2P 等面板使用
  • 外觀: 鍍金接頭埠
  • 材質:塑膠使用 UL94-V0  ABS防火塑膠
  • 工作溫度: -40℃  ~ +70℃
  • 台灣製造， 品質保證
  • RoHS 認證

Q: 常見的 3.5mm音源接頭有Stereo(二環三節) 和 4-Pole(三環四節) 兩種，差別 ?

Answer:
傳統二環三節的音源接頭僅傳輸雙聲道訊號；三環四節不僅傳輸雙聲道訊號，還可以順便傳輸麥克風收音訊號，除了適用於手機使用外，當應用在 電腦/音箱時，也就是麥克風不需要再另外插到紅色孔的設備了。

音樂耳機的插頭，三節分別連接左、右聲道與接地線，兩個環是用來作絕緣的材料。
而多了麥克風功能的耳機，四節則分別連結左、右聲道、接地線及麥克風，三個環也是用來作為絕緣的材料。

如果你是要選購耳機，且需要附贈麥克風的話，請選用三環四節音源接頭的耳機。
