SDI to HDMI影音轉換器

型號：VC100SH
本裝置適用於一組SDI數位訊號輸出給多台HDMI數位顯示器的場所。只用一條 coaxial cable即可轉換 SD SDI、HD SDI or 3G SDI 等訊號為 HDMI 的訊號，並且可串接延伸及分享SDI的訊號給多台 HDMI 顯示器，在1080p的解晰度時串接距離可達100公尺
  • 產品介紹

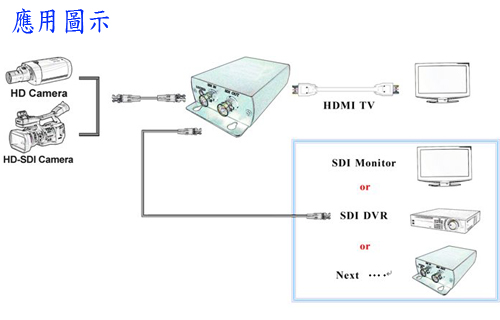

  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 3G / HD / SDI 轉 HDMI 之轉換器
  • 可串接多台轉換器使用並分享SDI影音訊號給多組HDMI顯示器
  • HDMI影像解晰度支援 480i, 576i, 720p@50/59.94/60;  1080i@50/59.94/60;
    1080p@23.98/24/25/29.97/30/50/59.94/60
  • SDI 影像解晰度支援  SD-SDI: SMPTE 259M-C, 270 Mbit/s; HD-SDI: SMPTE 292M, 1.485 & 1.485/1.001 Gbit/s;  3G-SDI: SMPTE 424M/425M-AB, 2.970 & 2.970/1.001 Gbit/s
  • 具備有SDI OUT埠，可作串接成1對多
  • 支援 HDMI 7.1 Channel audio
  • 不支援 AHD 類比訊號
  • 傳輸距離：(以 Belden 1694A 測試)
    SD 解析度 (270Mbps)，距離最長約可達 300公尺
    HD 解析度 (1.45Gbps)，距離最長約可達 200公尺
    Full HD 解析度 (2.97Gbps)，距離最長約可達 100公尺
  • .

產品規格

規格 VC100SH
支援規格 SDI (SMTP 259M), HD-SDI (SMTP 292M), 3G-SDI (SMTP 424M)
輸入端子 1x BNC (75歐姆) 支援 SD/HD/3G-SDI
輸出端子 1x BNC (75歐姆) 支援 SD/HD/3G-SDI
1x HDMI (19 Ping Type A Female)
解析度 NTSC (480i), PAL (576i),
480i, 576i, 720p@50/59.94/60
1080i@50/59.94/60
1080p@23.98/24/29.97/30/50/59.94/60
串接傳輸距離 Using BELDEN 1694A Cable:
3G-SDI up to 100 meters per cascade
HD-SDI up to 200 meters per cascade
SD-SDI up to 300 meters per cascade
外觀尺寸 67 x110 x 27 mm
灯號LEDs 1x Locked , 1x Power
工作溫度 0~55°C
工作濕度 up to 95% RH (no condensation)
儲存濕度 -20~85% RH (no condensation)
電源供應器 DC5V / 1.0A



  1. VC100SH*1
  2. DC5V Power Adapter*1
  3. User manual
