產品目錄 > KVM > KVM 延長器

KVM Cat5 Extener

型號：SE302VAR
藉由一條 Cat5/6 網路線連接一組傳送器及接收器，延伸VGA螢幕、USB鍵盤滑鼠、Audio音源及 RS232的訊號最遠達300米。電腦端支援USB和PS/2鍵盤滑鼠雙介面，控制端支援USB鍵盤滑鼠介面。內建 KVM Switch可操控遠近兩端各1台電腦，接收器內建影像增益與焦距調整功能。 台灣製造
  • 產品介紹

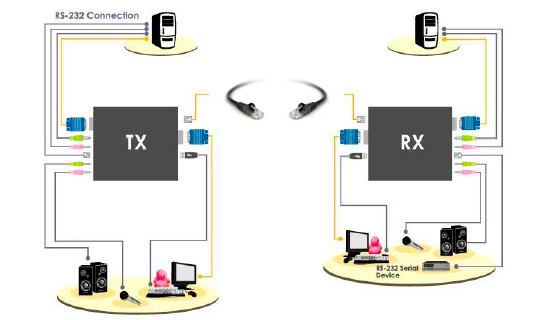

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • 將近端的控制端 KVM 訊號 ( VGA螢幕、鍵盤&滑鼠 )、Audio 及 RS232 透過一條Cat.5e/6 UTP 纜線延長到最遠300米端進行操作
  • 高視訊解析度– 傳輸距離 30米以內時解析度可達 1920 x 1200@60Hz；150 米以內時解析度達 1600 × 1200@60Hz；200 米以內時解析度達 1280 x 1024@60Hz (延伸距離 與 解晰度 成反比，以上數字各為最佳狀態，但不同時存在)。
  • PC端的鍵盤滑鼠支援 USB或PS/2介面
  • Console 埠的鍵盤&滑鼠支援USB介面 (搭配 UK200 可支援 PS/2鍵盤&滑鼠)
  • 近端及遠端各可連接一台電腦控制
  • 內建KVM切換器，遠端使用者可以控制近端傳送器或遠端接收器上所連接的2台電腦主機
  • 近端使用者只可以控制近端傳送器上所連接的電腦主機
  • 支援VGA SVGA & Multisync等Monitor，並支援DDC螢幕自動調整功能
  • 可搭配市售 KVM  電腦切換器使用
  • 內建 RS-232 序列埠–可連接至序列終端機以進行組態(近端裝置)設定，或連接至觸控螢幕與條碼掃描器等序列設備(遠端裝置)
  • 接收器內建 影像增益與焦距調整，由OSD 修正因為傳輸距離所產生的訊號衰減問題
  • 支援最佳解析度：UXGA (1600*1200)、WUXGA (1920*1200)
  • 具 LED 燈號，完整顯示系統連接狀態
  • 配備 Firmware 更新埠
  •  台灣製造



產品規格

型號
SE302VAR
規格 傳送器 TX  接收器 RX
控制端連接埠 Receiver





 螢幕 HDB-15 ( F ) HDB-15 ( F )
鍵盤
 USB A ( F ) USB A ( F )
滑鼠
 USB A ( F ) USB A ( F )
喇叭 & 麥克風 3.5mm 母座 x2 3.5mm 母座 x2
主機端連接埠Transmitter 螢幕 HDB-15 F x1
( 整合VGA+USB +PS/2 介面) 		 HDB-15 F x1
( 整合VGA+USB +PS/2 介面)
鍵盤
滑鼠
喇叭 & 麥克風 3.5mm 母座x 2 3.5mm 母座 x 2
系統連接埠 輸入 N/A RJ-45 (FTP) x1
輸出 RJ-45 (FTP) x1 N/A
RS232 RJ12 (母) RJ12 (母)
影像調整 N/A OSD 修正焦距&亮度
支援距離 ( Max. ) 300 meters
電源供應 DC9V DC9V
尺寸 ( HxLxW ) 134x120x26 mm  134x120x26 mm
附件 9V DC 1A adapter *2,
1.2m PC Cable ( VGA+ USB +PS/2 ) *2
1.2M 3.5mm Stereo Audio Cable *2
1.2m RS232 (9母) to RJ12 (6P6C) *1
1.2m RS232 (9公) to RJ12 (6P6C) *1
1.2M USB A公to B公 *1

2024/06/28r



  1. SE320VAR
  2. 9V DC 1A adapter *2,
  3. 1.2m PC Cable ( VGA+ USB +PS/2 ) *2
  4. 1.2M 3.5mm Stereo Audio Cable *2
  5. 1.2m RS232 (9母) to RJ12 (6P6C) *1
  6. 1.2m RS232 (9公) to RJ12 (6P6C) *1
  7. 1.2M USB A公to B公 *1

SE302VAR

產品型錄
Model no.
延伸 距離 (最遠)
 解晰度    (最高) 螢幕  介面 鍵盤滑鼠介面
PC
連接
 USB HUB
Audio
RS232
  IR       Over IP
操作端 主機端
SE120DX 100m 1920*1200 DVI USB USB 1*PC ◎ ◎   ◎ ◎
SE120H 120m 1920*1080 HDMI USB USB 1*PC
SE140UARI 140m 1920*1080 VGA USB USB 1*PC ◎ ◎ ◎ ◎
SE150HX 150m 1920*1200 HDMI USB USB 1*PC ◎ ◎ ◎ ◎ ◎
SE152V 150m 1920*1200 VGA USB U + P 2*PC
SE302V 300m 1920*1200 VGA USB U + P 2*PC
SE302VAR 300m 1920*1200 VGA USB U + P 2*PC   ◎ ◎

註: U + P : 可支援 USB 或 PS/2 兩種介面 (出廠標配 USB + PS/2線)

延伸距離 與 解晰度 成反比，以上數字各為最佳狀態，但不同時存在。
