DVI Fiber Extender

型號：VDE1500-2LC
使用雙芯光纖線延伸 DVI 影像訊號長距離傳送，Single-mode 單模可達1500米， Multi-mode 多模可達500米
  • 產品介紹

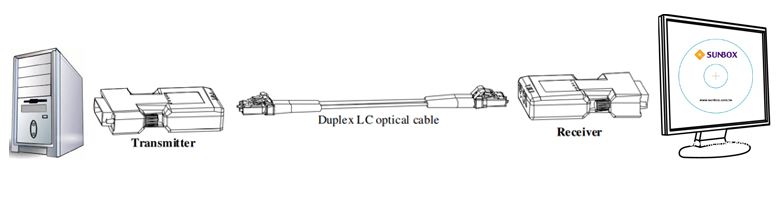

  • 產品應用圖
  • 包裝配件

產品功能

  • DVI 影像訊號長距離光纖延伸器
  • 相容 DVI Single Link 介面規格
  • 使用 MMF光纖延伸傳輸距離達500米
  • 使用 SMF 光纖延伸傳輸距離可達1.5公里
  • 支援 1310nm 和1550nm 波長
  • 解析度支援 1600x1200 (4:3)、1920x108p (16:9)、1920x1200 (16:10)
  • 支援顯示器 EDID 複製功能  (Self-EDID Programming)
  • 傳送器模組支援 Signal Detect 功能，會偵測傳送器來源訊號並亮燈表示
  • 傳送器模組支援 Auto Source 偵測及 Standby 模式 (當來源端無輸出訊號會進入省電模式)

產品規格

型號
        VDE1500-2LC
規格
            VDE1500 Tx
  VDE1500 Rx
DVI 連接埠        1x DVI-25 pin 公  1x DVI-25 pin 公
連接線與距離

500m  by 50/125 um Multi-mode Fiber

1500m  by 9/125 um Single-mode Fiber

(不建議使用 62.5/125 Fiber )
FIBER 接頭

2*LC

(1*Duplex LC connectors)

2*LC

(1*Duplex LC connectors)
解晰度 (max.) 1920 × 1200 (16:10)
1600 × 1200 (4:3)
1920 × 1080p (16:9)
狀態指示燈 電源、接收 LED 燈
HDCP N/A
EDID Self-EDID programming
電源供應 AC100~240V /  DC5V 3.0A
工作溫度 0 to 50℃

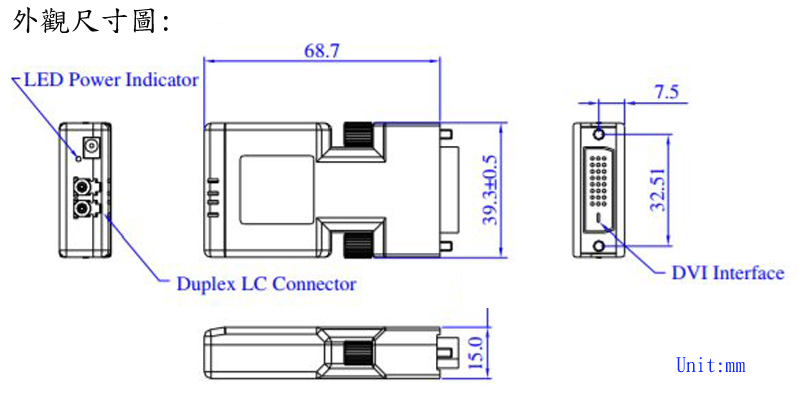

外觀尺寸 68 x 39 x 15 / LWH (mm)



  1. TX module  x1
  2. RX module  x1
  3. DC 5V 3.0A  Adaptor x 2
