Video Wall 多媒體播放系統
型號：VHE816B
本系統支援 一對一、一對多、多對一 & 多對多等HDMI 4K2K 視訊應用環境。
可將HDMI輸入訊號完整或分割的畫面各別分配到電視牆的任何一個螢幕，支援8x16的電視牆螢幕。
適用於展覽會場、賣場、機場、車站、證券交易廳、法院等公共場所使用
-
產品介紹
-
產品應用圖
-
PDF檔
-
相關產品
產品功能
- 經由LAN延伸及廣播HDMI影音、USB、IR、RS232及類比音效訊號

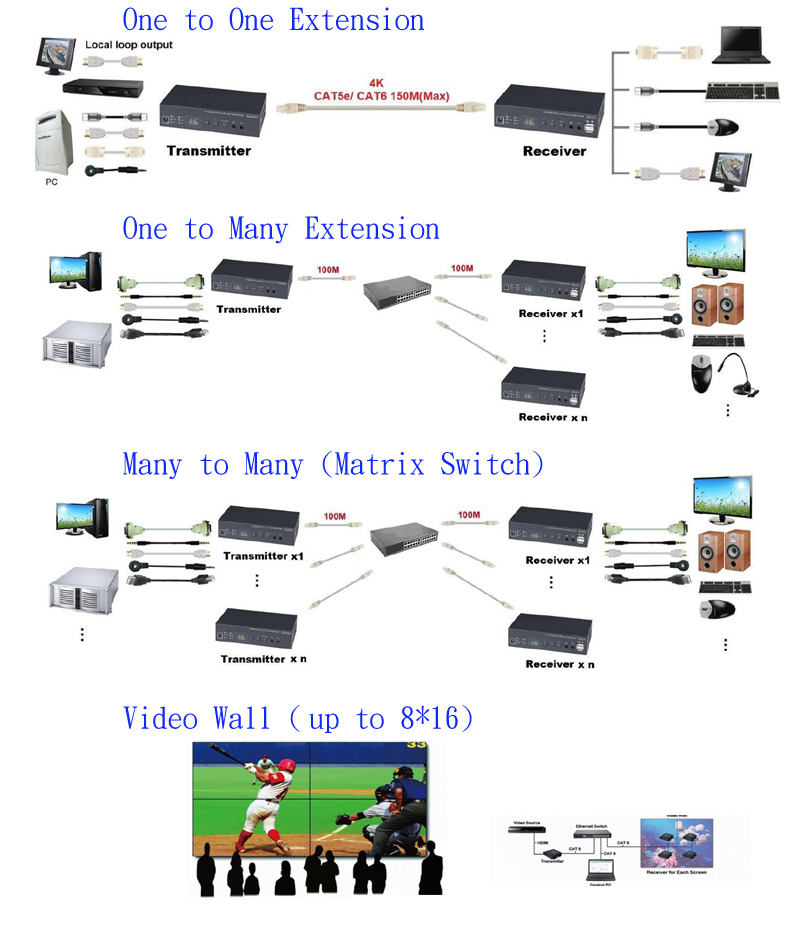

- HDMI 訊號延伸提供四大應用功能:
(1.) 一進一出HDMI Extender， 一對一延長訊號達150米遠
(2.) 一進多出HDMI分配器，搭配Giga HUB，單一 HDMI訊號對無限多個HDMI螢幕廣播同一畫面
(3.) Video電視牆，可架構最大 8垂直x16水平的電視牆螢幕 (一個大A輸出效果)
(4.) 多對多矩陣切換:可架構多節點的傳送或接收器 (使用PC的切換軟體或硬體開關控制)
- 相容數位電視各種規格，包括4K2K@30Hz、1080p、1080i、720p、720i 等
- 支援 Video Scaler 設計，可執行 4K 輸入 降低至 1080p輸出 或 1080p 輸入昇高成 4K 輸出
- 支援 HDCP2.2加密數位傳輸及藍光播放
- 系統最多可連接1000個傳輸器及 60000個接收器，電視牆最多 8個傳輸器x16個接收器
- 多種控制方式: 按鍵、Windows軟體、RS232(雙向)、IR(雙向)、Android/iOS APP 及Telnet API
- 內建HDMI 音效分離功能，支援HDMI數位音訊及類比音訊
- 內建RS232廣播功能，可從單個傳輸器傳送RS232訊號到多個接收器
- RS232支援 外部鍵盤/ Console控制功能
- 可搭配HDMI / DVI轉換頭連接DVI-D介面螢幕
- 可加裝SFP模組，以單模光纖線 (SC) 延伸傳輸距離達60KM
- 支援 Dolby Trued、DTS-HD Master、LPCM audio (7.1Channel)
產品規格
| 型號 |
VHE816B TX(傳送器)
|
VHE816B RX(接收器)
|
| INPUT 接頭 | 1*HDMI | 1*RJ45 |
| OUTPUT 接頭 | 1*RJ45, 1*HDMI | 1*HDMI |
| Serial | 1* DB-9母 | 1* DB-9公 |
| USB 連接埠 | 2*USB 1.1 A + 2*USB 2.0 A | 1*USB 2.0 A |
| 類比Audio連接埠 | 1*3.5mm母 | 1*3.5mm母 |
| IR連接埠 | 1*3.5mm母 | 1*3.5mm母 |
| Video解晰度 /max. | 4K2K UHD4:4:4@30 Hz、1080p、WUXGA ( 1920 x 1200 )@ 60Hz | |
| Protocol |
IP, UDP, TCP, ICMP, IGMP
|
|
| Ethernet Port | 1*Gigabit RJ45 | |
| Fiber Port |
1*SFP
|
|
| HDMI Audio | Dolby True HD、DTS-HD Master、LPCM audio (7.1Channel, 192Khz) | |
| 控制方式 |
面板按鍵、Windows軟體、RS232、IR、Android APP
|
|
| 電源供應 |
DC5V 2.0Amp
|
DC5V 2.0Amp |
| 外觀尺寸 |
210*123*40mm
|
210*123*40mm |
VHE816B
產品型錄
| 型號: | VHE816B | VHE816K | |
| 1對多最大連接數 | 6000 | 1000 | |
| 矩陣最大連接數 | IN 1000 / OUT 60000 | IN 1000 / OUT 10000 | |
| 電視牆最大連接數 | 8x16 | 8x16 | |
| 傳送端 (T端) 介面 | HDMI | 1* HDMI 19母 | 1* HDMI 19母 |
| RS232 | 1*DB-9公 | 1*DB-9母 | |
| Audio | 1*3.5mm 母 | 1*3.5mm 母 | |
| USB | 2*USB 1.1 A母 + 2* USB 2.0 A母 | 1*USB 2.0 B母 | |
| IR | 1*3.5mm 母 | None | |
| LAN | 1*RJ45 + 1* SFP Fiber Slot | 1*RJ45 | |
| 接收端(R端) 介面 | HDMI | 1* HDMI 19母 | 1* HDMI 19母 |
| RS232 | 1* DB-9公 | 1* DB-9公 | |
| Audio | 1*3.5mm 母 | 1*3.5mm 母 | |
| USB | 1*USB2.0 A母 | 1*USB 2.0 A母 | |
| IR | 1*3.5mm 母 | None | |
| LAN | 1*RJ45 + 1* SFP Fiber Slot | 1*RJ45 | |
| 切換方式 | 實體按鈕 / IR / Android iOS app / Windows專用軟體 / RS232 / Telnet API |
OSD (16進位顯示) / 專用軟體 / DIP Switch / RS232 |
|
| Video 解析度/ max | 4K2K@30Hz、1080p | 4K2K@30Hz、1080p | |
| Audio 格式 | 支援 Dolby Trued、DTS-HD Master、LPCM audio (7.1Channel) | 2-CH LPCM、8-CH LPCM、5.1-CH NLPCM、7.1-CH NLPCM | |
| 1對1的延伸距離 | 150米 | 120米 | |
| 網路交換器規格 | Gigabit、IGMP | Gigabit、8K Jumpbo frame、IGMP | |
