HDMI 切換器

型號：VHW0404KA
4進4出矩陣式 HDMI 2.0 影音切換器，可將4組 HDMI 2.0 數位影音訊號分別傳輸發送至4組影音顯示設備上，使用者可藉由前端面板按鈕、遠端IP、IR遙控器或從遠端經由RS232序列埠進行操控，輕鬆切換多組不同的HDMI數位影音訊號
  • 產品介紹

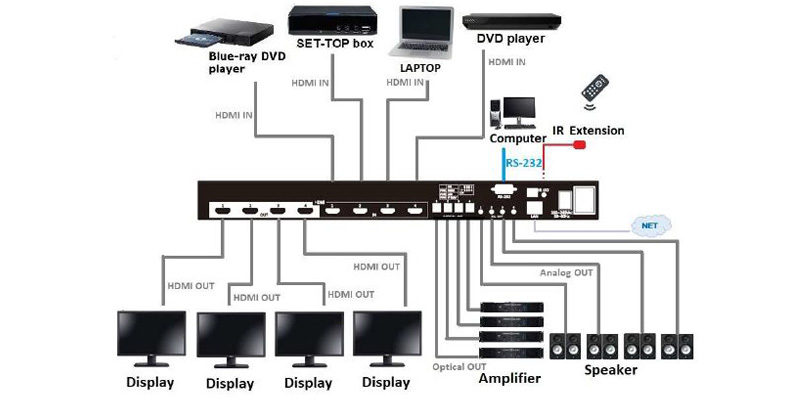

  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 切換 4組不同的 HDMI影音訊號到4組 HDMI螢幕(含音效)
  • 可在 4個顯示器分別顯示不同來源的 HDMI訊號
  • 支援 HDMI 2.0  4K2K@60Hz 4:4:4 高解晰度輸出
  • 支援 Pixel clock 最高達 600MHz
  • 支援 HDMI 輸出端影音分離 (含4個光纖音訊輸出端口和4個R/F 3.5mm音訊輸出端口)
  • 支援 各種高規音效 : LPCM 7.1, Dolby TrueHD 及 DTS-HD Master Audio
  • 切換工具多種選擇: 面板按鈕、RS232 或 紅外線IR遙控 (標配件)
  • 可預設 4組切換模式 (輸入對應輸出模式)
  • 電源插座 Lock 設計，可有效避免插頭脫落
  • 多組 EDID 模式可選擇
  • 支援 HDCP 1.4 & 2.2 規範
  • 支援 HDR & 3D pass 傳輸
  • 支援 Firmware 更新功能
  • 1u 機架及桌上兩用型設計
  • 台灣設計製造 - 品質保證

產品規格

規格 VHW0404KA
HDMI Input 4* HDMI A (19-pin) 母
HDMI Output 4* HDMI A (19-pin) 母
RS232 Control 1*DB-9 母
LAN Control 1*RJ45
IR Control 1* 3.5mm Stereo Jack 母
Analog Audio Output 4* 3.5mm Phone Jack 母
Digital Audio Output 4* Optical Jack 母
Ethernet Protocol Relnet, HTTP, DHCP, TCP/IP, ICMP (ping)
RS232 參數 Baud Rate: 115200, n parity bit, 8 data bits, 1 stop bit
Display 面板 LCD 面板
切換方式 按鍵切換、RS232、紅外線遙控、Web、Telnet Configuration
解析度 (最高) HDMI 2.0 4Kx2K@60(4:4:4/8bit)/(4:2:0/12bit)
傳輸距離 輸入 10米 max. ( By HDMI 2.0 600MHz + HMDI 認證cable )
輸出 10米max. ( By HDMI 2.0 600MHz + HMDI 認證cable )
Audio 訊號源

Aaalog: 32K~192K 2CH PCM,

Digital: Dollby TrueHD, Dolby Digital /Plus/EX,DTS,DTS-HD master
外觀尺寸 440x200x45mm (L*W*H)
重量 2700g
電源供應 100V~240VAC



  1. VHW0404KA*1
  2. User manual
  3. AC Power Cable *1
  4. Foot pads*4
  5. IR Receiver*1
  6. Remote control*1
  7. 1u rack panel*1
