LCD 電錶型電源排插

型號:SPM-3012-08L6
PDU 8埠電力輸出,30A高功率負載。配置一只精密LCD數位電錶,當PDU供應設備電力時可立即顯示整支PDU的電力消耗 及 總用電量,可及時避免過載用電情形發生,插座與電錶同一面,電源線反面配置
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔

產品功能

  • 配置6位數LCD數位電錶 (True RMS),可讀取精密用電資訊包括: V (電壓)、A (電流)、W (瓦特)、Hz(頻率)、VA (伏安 視在功率)、PF (功率因素)、kWh (仟瓦小時)
  • LCD 數位電錶可顯示PDU 累計總用電量 ( kWh 仟瓦小時),並可歸零統計
  • 突波保護: 最大總突波吸收電流: 52,000A,最大總突波吸收能量: 1012J
  • 具雷擊保護,符合IEEE ANSI C62.41 Cat A+/-6Kvac
  • 可回復式30A過載保護裝置 (配置一只30安培的斷路保護器)
  • LCD數位電錶具背光顯示功能,可在暗黑環境顯示電錶數值
  • 插座與電錶同一面,電源線反面配置
  • 若電錶故障,PDU可繼續供電輸出
  • 附送防脫落電源插頭掛勾,有效防止電源線自插座脫落
  • 採用符合UL安規的電源插頭、插座及斷路保護器等零件部品
  • 外殼材質: 鍍鋅鋼板,熱硬化粉體烤漆,外表層完全絕緣
  • 可選購10公分長耳朵面板,後縮PDU,避免插頭碰撞機櫃門板
  • 可安裝於19” 機櫃上,1u水平橫式 或 0u 垂直式, 朝前或朝後皆可安裝

產品規格

規格 SPM-3012-08L6
介面
輸出插座 (8) NEMA 5-15R
輸入插頭 (1) NEMA L6-30P  不可分離型電源線,長度3米,UL SJT線徑#12AWG, 耐熱105˚C
電氣特性
工作電壓 110V ~220V AC, +-15%
頻率 50~60Hz , +-15%
最大輸出電流 30 安培
過載保護 30安培 可復歸型斷路保護器*1pcs
LCD電錶
顯示器: 6位數 , True RMS 真實方根電錶
電壓量測範圍: 80 ~260V ±2%
電流量測範圍: 0 ~ 30A  ±0.5%  精度0.1A (電流小於50mA時, 顯示0.0A)
本機自身功耗:小於 1W
更新頻率:大於等於1次/ 秒
工作溫度: 攝氏  -10C˚~ 60C˚
外觀尺寸(WDH)   440 x 43.7x 43.7 mm  ( 若含1u機架耳朵的 W 為 482.6mm )
淨重 1.2 kg

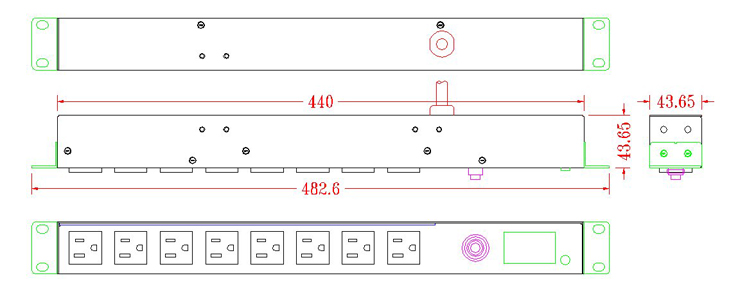

產品工程圖



LCD數位電錶

配置6位數LCD數位電錶,可讀取精密用電資訊包括: V (電壓)、A (電流)、W (瓦特)、Hz(頻率)、VA (伏安 視在功率)、PF (功率因素)、kWh (千瓦小時)













  1. SPM-3012-08L6
  2. 1U Rack Panel x2
  3. 插頭防脫落掛勾x8
  4. User manual
  5. 選購: 10公分長耳朵面板
