雙電源輸入 ATS PDU

型號：SPI-162A-10
ATS PDU AC240V雙迴路電源輸入自動切換輸出電源排插，10孔插座16A電流負載，支援IP控制。當A迴路輸入電源出現問題時，輸入的電源將自動轉換至B迴路電源輸入(B電源需可正常供電)，而當A輸入的電力回復至正常時，輸入PDU 的電力會自動轉回至A電源
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品
  • Q&A

產品功能

  • AC240V 雙電源迴路輸入備源轉換，10孔插座 16A電流負載
  • 當主電源迴路故障瞬間自動切換至備用電源迴路供電，切換時壹次切換 10孔插座
  • 輸出插座分兩組電流負載 ，每組各 5孔插座，每組限制最高 8A 電流負載
  • 高速電源迴路轉換速率 (約 8~16ms)，確保電力在轉換時不影響較敏感的設備
  • 可透過網路從遠端將 主輸入電源 切換至 備用輸入電源
  • 當電源切換時並可發送 Email與 TRAP通知
  • 支援 10Mbps 乙太網路介面，提供網頁與SNMP遠端管理排插
  • 支援多種通訊協定包括 ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, FTP, NTP, SNMP v1
  • 插座開關與電力過載時，會發送 Email 與 SNMP Traps至預定管理者帳戶
  • 可設定電流警示值，用電量超過警示值，則發出事件通知
  • 用電超過預設值時，PDU面板上的LED會閃爍提醒並且蜂鳴警示
  • 電錶依序顯示 電流 與 溫濕度資訊(僅支援有附加溫濕度偵測功能者)，不顯示電壓
  • 量測排插所有電力資訊包括 V，A，PF，VA，W，kWh 等
  • 用電量過載斷路保護器將自動跳脫，避免危險保護安全
  • 可安裝於19”機櫃上，1u 橫式安裝
  • 台灣製造，品質保證

產品規格

規格 SPI-162A-10
輸出插座 (10)  IEC C-13 插座
輸入插頭 (2) IEC C-20 + 可分離型電源線 ( C19 to C20，長度3米 )
網路規格
網路介面 (1) RJ45 乙太網路
通訊協定 TCP/IP、DHCP、UDP、SNMP
警示方式 Email 與 TRAP 通知
溫濕度介面 (1) RJ11 (連接選購配件，測量環境溫溼度)
電氣特性
工作電壓 輸入: 200~240VAC  ； 輸出: 200~240VAC
頻率 50Hz +/-1%
輸出電流 16Amp  Max.
過載保護 (1) 16Amp 可復歸型斷路保護器
電源迴路轉換時間 8~16ms
LED電錶
七段顯示器可顯示 電流，網址 與 溫濕度數值 (不顯示電壓)
電流量測範圍: 0 ~ 32A  ±1％
工作溫度 攝氏 0~ 45℃
濕度值 0%~90%
外觀尺寸 432 x 260x 44.5 mm ( WDH)
重量 約 2kg

2024/09/26r

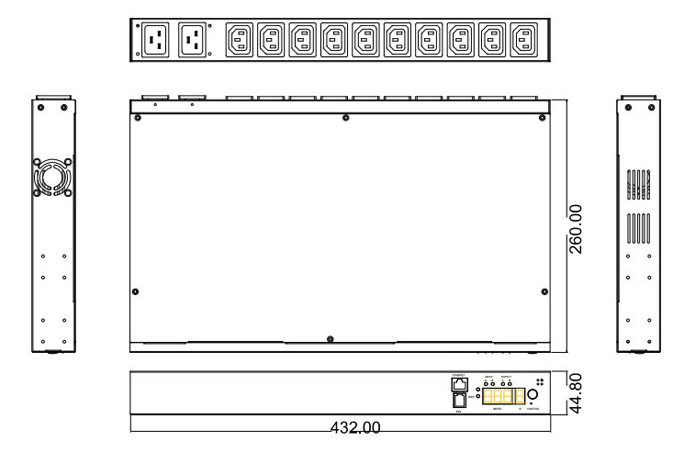

產品外觀尺寸圖:

產品應用圖示:

  1. SPI-162A-10 *1pcs
  2. C19 to C20 電源線，長3米 *2pcs
  3. 1u Rack Panel *2pcs
  4. CD *1pcs



SPI-162A-10

產品型錄
功能 / 型號 SPU-152A-10 SPI-152A-10 SPI-162A-10 SPI-222A-10 SPI-302A-10 SPI-322A-10
輸出插座 (10) NEMA 5-15R/5-20R    共用插座 (10) NEMA 5-15R/5-20R    共用插座 (10)  IEC C-13 (10)  IEC C-13 (10) NEMA 5-15R/5-20R      共用插座 (10)  IEC C-13
輸入插頭 (2) IEC C-20 + 可分離型電源線 (C19 /5-15P) (2) IEC C-20 + 可分離型電源線 (C19 /5-15P) (2) IEC C-20 + 可分離型電源線 (C19 /C20) (2) NEMA L6-20P 不可分離型電源線 (2) NEMA L5-30P 不可分離型電源線 (2) NEMA L6-30P 不可分離型電源線
工作電壓 AC110V   AC110V  AC240V AC240V AC110V  AC240V
電流負載 15A 15A 16A 20A 30A 30A
LED 電錶   ◎ ◎ ◎ ◎ ◎
自動切換     電源迴路 ◎ ◎ ◎ ◎ ◎ ◎
遠端切換     電源迴路   ◎ ◎ ◎ ◎ ◎

- 2022/04/28 R

Q: 此 雙電源迴路 PDU 可支援 AC110~240V 全電壓工作範圍嗎 ?

A:  雙電源迴路 PDU 無法支援 AC110~240V 全電壓工作範圍。 因為 需要偵測輸入電壓是否正常才能轉換供電迴路，如果安置  AC220V 雙電源迴路PDU 但卻輸入110V，則無法啟動切換供電迴路，但不會損壞此 PDU。
