型號:範例 WJ-A3H2U2
WJ 6孔面板插座組,含 1只AUDIO、3只HDMI 及 2只USB 2.0插座 模組
  • 產品介紹
  • 產品應用圖

產品功能

  • 六孔面板插座組,含 1只AUDIO 、3只HDMI、2只USB 2.0 插座
  • AUDIO 接頭  3.5mm 母對母插座
  • HDMI 接頭  母對母插座 (HDMI 1.4版)
  • USB 2.0 接頭  A母對A母插座 ( 僅作訊號傳輸,不提供電源 )
  • 母對母插座,由面板後側進線
  • 安全性: 防火塑膠面板,不導電無漏電觸電危險
  • 材質: 面板使用 UL94-V0  ABS 防火塑膠
  • 具備 RoHS 環保認證
  • 使用距離: HDMI 線輸入端5米內,輸出端15米內 (建議使用 SUNBOX 高品質線材);USB 線全長5米內 (若超長,請搭配 SUNBOX USB Extender  使用);AUDIO線 全長15米內
  • 台灣製造,品質保證



產品規格

規格 / 產品型號 WJ-A3H2U2
組合模組 WJ-6P (6孔面板) + WJ-AF +  3*WJ-HF + 2*WJ-U2
AUDIO Audio 3.5mm 母對母插座接頭
HDMI 插座規格 HDMI 19母對19母插座接頭 ,支援 HDMI 1.4規格 (1920*1080p)
USB 插座規格 USB A母對A母插座接頭,支援 USB 2.0 規格

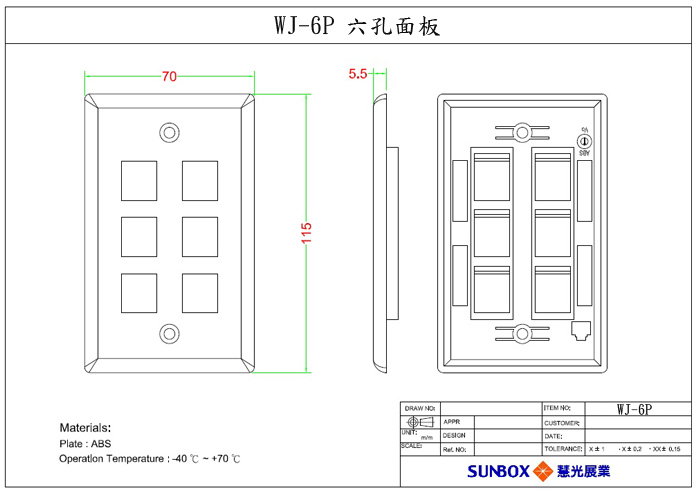

面板規格 6孔插座面板
使用距離 HDMI 1920x1080 @60Hz
5M+WJ-HF+10M   -->顯示正常
10M+WJ-HF+ 5M  -->顯示正常
1.8M+WJ-HF+15M -->顯示正常
(建議輸入及輸出的合計總長度在18米內)
USB 輸入及輸出的合計總長度在5米內 (可搭配 SUNBOX USB Extender 使用)
防火材質 使用 UL94-V0 ABS 防火塑膠
RoHS認證 YES
工作溫度 -40℃ ~ +70℃
外觀尺寸 115x70x38 mm / WHD ( 符合台灣及美國等地使用 )
外觀顏色 白色
