產品目錄 > RS-232 > RS232轉422/485
RS232 to RS485轉換器
型號：SC485-F
RS-232 to RS-485 Converter，支援双向資料傳輸, DB-9母螺帽
(RS-232 to RS-485 or RS-485 to RS-232)
-
產品介紹
-

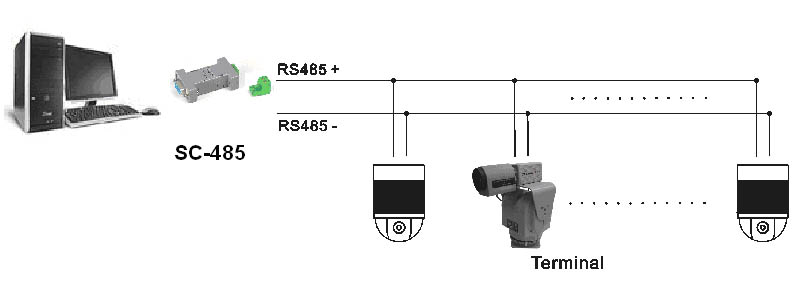

產品應用圖
產品功能
- RS232 ( DB9母) 轉 RS485 (2芯 Terminal block 端子)
- 支援 RXD / TXD
- 支援半雙工發射及接收功能
- 自動辨識切換BaudRate，傳輸速度最快達115.2Kbps，最遠傳輸距離1.2公里
- IC 電子迴路設計，提高與其他串列裝置連接的相容性
- 不需外接電源即可工作，電源由 RS232 發射端提供
- 在RS-485 multi drop 結構時最多可串32 單位
- 使用DC5V IC元件，不適用DC3.3V 設計的IC
產品規格
| 規格 | SC485-F |
| RS-232 Port | 1 x DB-9 母螺帽 (DCE) |
| RS-485 Port | 2-pin terminal block |
| Baud Rate | 115,200bps |
| Environment | Operating Temp : -10~60℃; Storage Temp : -30~70℃ |
| Dimension | 69*32*16 mm (WHD) |
| Transmission Distance | 1,200 meters |
| Power Consumption | 10mA (max.) |
應用連接圖示
DB-9 腳位圖示
| Pin Assignment | |
| RS232 ( DCE ) | PIN |
| DCD ( out ) | 1 |
| RXD ( out ) | 2 |
| TXD ( in ) | 3 |
| DTR ( in ) | 4 |
| GND | 5 |
| DSR ( out ) | 6 |
| RTS ( in ) | 7 |
| CTS ( out ) | 8 |
PS.
以下 3 pin (1 DCD, 4 DTR, 6 DSR), 在 SC485/ SC485I 內部連接在一起, 並在SC-485內供額外取電用
以下 2 pin (7 RTS, 8 CTS), 在 SC485/ SC485I 內部連接在一起, 並在 SC-485 內供額外取電用

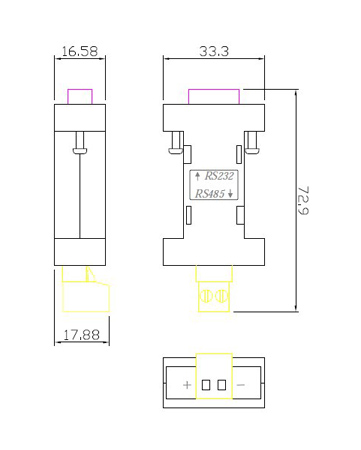

外觀尺寸圖示
