型號：SDC4880B
SUNIX SDC4880B 可讓 PC 快速擴充 i/o/UART (RS-232/RS-422/RS-485) 介面，並可輕易連結各式感測器，直接從PC端控制 IoT裝置，升級一般桌上 型電腦變成輕工業應用電腦。具備 4埠RS232/422/485, 8-ch Isolated Digital Input & Out，PCIe 介面
  • 產品介紹

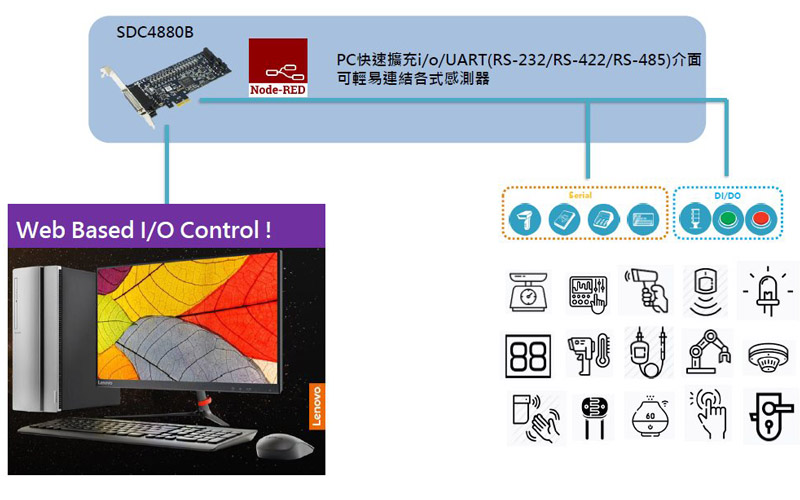

  • 產品應用圖
  • 包裝配件

產品特性

  • 符合PCI Express Base Specification 規範2.1版本設計
  • 搭載高性能 SUNIX QiuNiu串列與I/O控制器
  • 隨插即用，I/O位址和IRQ由系統自動分配
  • 針對綠色環境和工業應用的超低功耗（<1.5W）設計
  • 高品質的電子元件，確保產品品質、高穩定性和可靠度
  • 支援 Microsoft Windows 10 作業系統，提供C 、C# 語言範例程式
  • 可透過C語言範例程式結合 EdgeX Device C SDK 進行EdgeX裝置服務開發
  • 支援 Node-RED的Serial與Modbus通訊模組
  • 通過 CE、FCC、RoHS和Microsoft認證
  • 支援標準和短檔板設計，以滿足各種PC主機的要求

串列埠介面

  • 擴充內部2埠 RS-232/422/485和外部2埠RS-232/422/485介面
  • 使用16C950 UART控制器與內建 128 Byte 硬體FIFO，提供可靠高速的串列通訊傳輸
  • 可用軟體手動切換 RS-232/422/485介面與120歐姆終端阻抗
  • 晶片內嵌 AHDC/CS硬體自動流量控制專利技術，有效避免資料丟失
  • 所有串列埠皆內嵌 2KV 突波保護，符合IEC-61000-4-5 標準規範

數位I/O介面

  • 擴充 8個隔離數位輸入通道
  • 支援 NPN和PNP設備
  • 支援乾接點和濕接點連接
  • 內建數位濾波器進行降噪
  • 內建 32位元計數器，用於所有數位輸入通道
  • 擴充 8個NPN型隔離數位輸出通道，具有初始值（啟動和重啟）保護
  • 每個通道內建 2.5KV信號和電源隔離保護，可讓輸入信號完全浮動，防止接地回路

產品規格

https://www.sunix.com/tw/product_detail.php?cid=2&kid=5&gid=67&pid=2083



  1. SDC4880B
  2. Serial RS-232 D-Sub 9-pin male with nuts on cable, 30cm, x 2pcs
  3. DB44 to 2-port DB9 Male & 1-port DB25 Female Connection Cable, 100cm, x 1pcs
  4. 長檔卡 Standard 121 mm & 短檔卡Low Profile 79.2mm 各 1pcs
