產品目錄 > AV 影音視訊 > DVI 延長器

DVI CAT5 Extender

型號：VDE070
藉由一條CAT5e/6 網路線延長DVI數位影像訊號，輸出距離範圍從10米(1920x1200) 至最遠70米(800x600)，不需外接電源即可工作，DVI 接頭可鎖住不脫落
  • 產品介紹

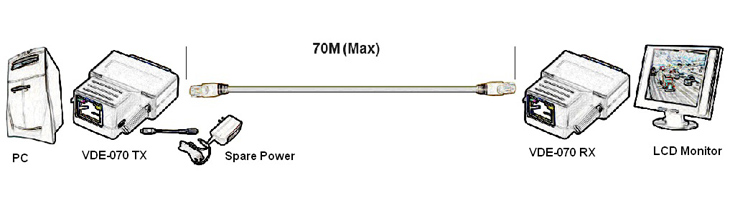

  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 影片示範
  • Q&A

產品功能

  • 用一條 UTP網路連接線連接傳送端與接收端
  • 支援 DVI 影像視訊長距離傳輸達70米 (解析度800*600)
  • 最高視訊解析度可達1920 x 1200 (50米內)
  • 不支援 Audio 訊號傳輸
  • 不需外接電源即可工作 (提供備用電源埠)
  • VDE-070 Tx 提供一個備用電源接頭埠，當主機顯示卡無法提供足夠的工作電力或一個DVI 分配器連接多個VDE-070Tx時，可外接DC5V 電源驅動工作
  • 不支援HDCP規格 (無法以最高解析度播放受到HDCP保護的視訊內容)
  • 支援DDC2B 自動偵測功能
  • 高視訊解析度 - 支援720p, 1080i及1080p HDTV 解析度(1600 x 1200)； SVGA, SXGA,UXGA及WUXGA(1920 x 1200)
  • 支援熱插拔，即插即用免設定調整

產品規格

Model no.                                        VDE070
Item no.
Local  Unit  ( Tx )
Remote Unit ( Rx )

Resolution & Distance

( By Cat.5e UTP )

800 x 600    at 70米

1024 x  768 at 60米

1280 x 1024 at 50米

1920 x 1080 at 50米

1920 x 1200 at 50米
DVI Connector
DVI-D 25 pin
 DVI-D 25 pin
Device to Device
RJ-45 Shielded
 RJ-45 Shielded
Power Consumption 320mA / max.
Power Jacket
Micro USB Type B (M)
 None
Power Source DC5V 1A (optional) None
Environments Operation: 0 to 55℃
Storage: -20 to 85℃
Humidity: up to 95%
Size ( WHD/ mm )
50 x 40 x 20
40 × 56 × 24.5
Weight / g
45g
50g



  1. Local Unit ( Tx ) *1
  2. Remote Unit ( Rx )*1
  3. User manual

Option:  DC5V Power Adapter ( for sapre )

VDE070

產品型錄

VDE070

產品使用說明書
VDE-070 DVI Extender延伸45m(FTP)後可達1080p高解晰度畫質

Q: 網路線佈線注意事項

A: 本產品佈線不可使用 STP (FTP)線材或扁平線材，使用 STP 線材或扁平線材將會導致無畫面輸出或閃爍。

B: 佈線時請遠離會產生電磁波的設備，例如微波爐、無線電設備、高壓線等等。

C: 連接距離會因器材不同而有所改變。

D: 低於 640 x 480 的解析度可能會在畫面產生雜點。

Q: 接65M的UTP線，畫面會變暗、停格 ?

答案可能為 線材或電源問題，可以參考如下解決方式:

1. 換比較好的UTP 線試試看

2. 只接50M的網路線，後面再接DVI Repeater (VDR060) 及DVI Cable

3. 在VDE-070Tx 上外加一個 DC5V Power Adapter

Q:  何謂 HDCP  ?

某些較新型的DVD播放機，電視機（包括HDTV）以及投影機採用了所謂"DVI/HDCP"接頭，這種接頭在外型上完全與DVI相同，但是其傳送的資料有經過HDCP協定所加密以防止非法複製。現今裝有DVI介面顯示卡的電腦經常可利用前述顯示裝置作為大型螢幕之用，但由於2007年之前產製的顯示卡大多不支援HDCP，所以可能會受到版權保護技術的限制而無法以最高解析度播放受到HDCP保護的視訊內容。
