產品與技術說明
AV影音視訊產品技術
DVI
DVI-A、 DVI-D、 DVI-I 也是用來折磨人的規格
DVI的英文全名為 Digital Visual Interface，中文稱為「數位視訊介面」。是一種視訊介面標準，設計的目標是透過數位化的傳送來強化個人電腦顯示器的畫面品質。

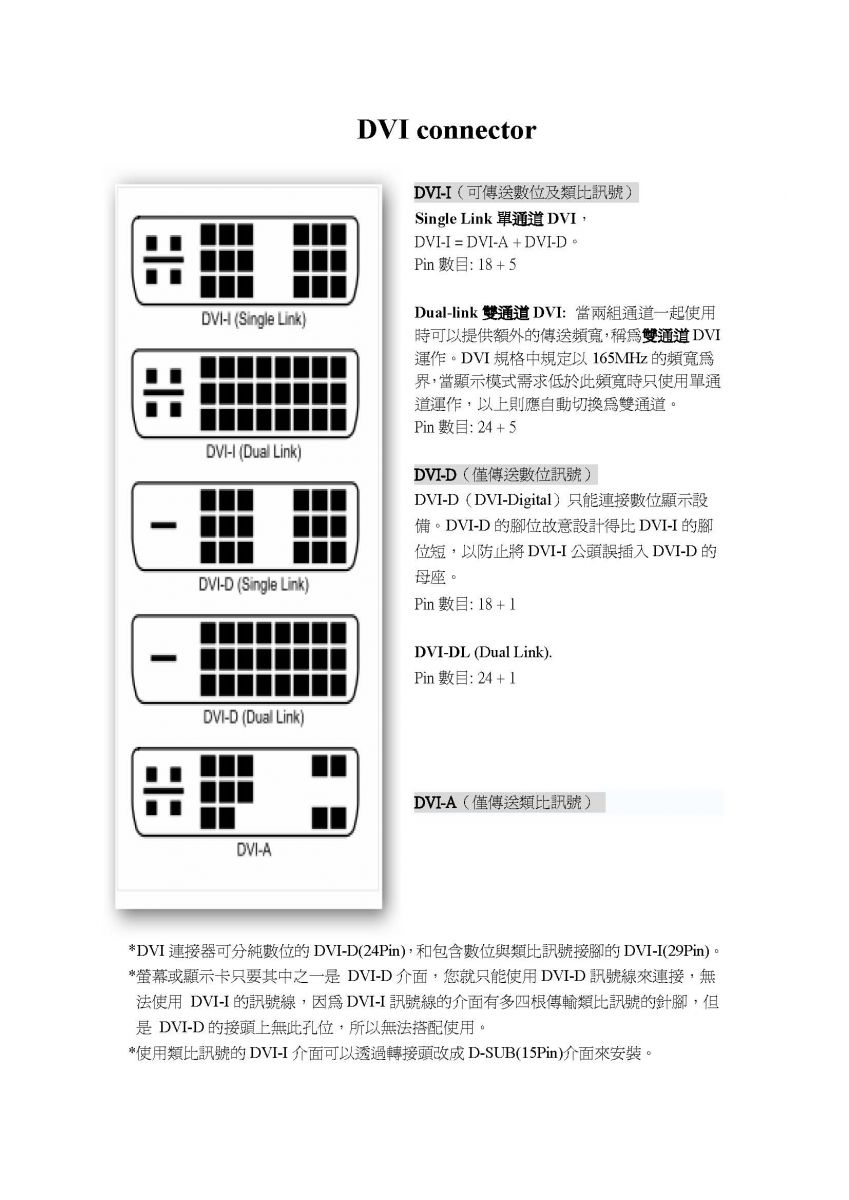

DVI接頭除包含標準所規定的數位信號腳位之外也可包含傳統類比訊號（VGA）的腳位，此設計是為了維持DVI的通用性以便不同形式的螢幕可以共用同一種連接線。隨著接頭功能的不同，DVI接頭被分成三種：
DVI-A (僅傳送類比訊號），由於和VGA功能性沒有重大區別並且性能不高，因此已經被廢棄了
DVI-D (僅傳送數位訊號）
DVI-I (可傳送數位及類比訊號 )，可以連接數位顯示及類比顯示設備
此外具備有第二組DVI傳輸通道的接頭被稱為 DVI-DL (dual link)，我們常見到的都是單通道版(single link)，雙通道版的成本很高，只有部分專業設備才具備，普通消費者很難見到。
Single link DVI 解析度最高達1920*1200
Dual link DVI 解析度最高達3840*2400
DVI-D不管是single或dual都只有數位訊號輸出
某些較新型的DVD播放機，電視機（包括HDTV）以及投影機採用了所謂"DVI/ HDCP"接頭，這種接頭在外型上完全與DVI相同，但是其傳送的資料有經過HDCP協定的技術加密以防止非法複製。現今裝有DVI介面顯示卡的電腦經常可利用前述顯示裝置作為大型螢幕之用，但由於2007年之前產製的顯示卡大多不支援HDCP，所以可能會受到版權保護技術的限制而無法以最高解析度播放受到HDCP保護的視訊內容。
DVI-I 的類比腳位故意設計得比 DVI-D 的同樣腳位長，以防止使用者將 DVI-I公頭誤插入DVI-D 的母座。使用類比訊號的DVI-I介面可以透過轉接頭改成D-SUB介面來安裝。例如：顯示器使用D-SUB(VGA)接頭，顯示卡上只有DVI-I 的介面，就可以使用 DVI-I 轉 D-SUB 的轉接頭。轉接頭目前只有DVI-I 降轉D-SUB的應用，沒有D-SUB轉DVI-I (也就是VGA顯示卡無法接DVI 顯示器)，並且 DVI-D也無法轉成 D-SUB使用(可使用VC-100DV轉換訊號器)。
總結DVI 共分成五種規格，如以下表格所示:
|
規格 |
信號 |
備註 |
|
DVI-I 雙通道 |
數位+ 類比 |
可使用29/15轉接頭轉換VGA ( 使用類比訊號的DVI-I介面可以透過轉接頭改成D-SUB介面 ) |
|
DVI-I 單通道 |
數位+ 類比 |
可使用29/15轉接頭轉換VGA ( 使用類比訊號的DVI-I介面可以透過轉接頭改成D-SUB介面 ) |
|
DVI-D 雙通道 |
數位 |
可使用 VC-100DV 數位訊號轉換器轉換DVI-D to VGA。
不可使用29/15轉接頭轉換VGA (因為 DVI-D輸出，少了那四根類比訊號針腳，用DVI-D去轉VGA，VGA根本拿不到類比訊號，所以沒有辦法顯示畫面)。
|
|
DVI-D 單通道 |
數位 |
可使用 VC-100DV 數位訊號轉換器轉換DVI-D to VGA。
不可使用29/15轉接頭直接轉換VGA (因為 DVI-D輸出，少了那四根類比訊號針腳，用DVI-D去轉VGA，VGA根本拿不到類比訊號，所以沒有辦法顯示畫面)。
|
|
DVI-A |
模擬 |
已廢棄 |
|
VGA |
模擬 |
—— |
