AV影音視訊產品技術

HD CCTV SDI 傳輸介面

SDI (Serial Digital Interface)
一般攝影棚的攝影機多採用此介面,不用任何壓縮而且可以走同軸電纜傳輸夠遠,可以傳送1080p 或Full HD 的影像。

大致上SDI傳輸頻寬如下
 270Mb/sec   (SD-SDI): 440 m of RG6 or 330m of RG59
1.485Gb/sec (HD-SDI): 230m of RG6 or 160m of RG59
2.97 Gb/sec  (3G-SDI): 150m of RG6 or 100m of RG59



從發明電視和攝影機開始, CCTV的影像規格都差不多跟類比訊號CVBS 的NTSC or PAL 綁在一起, 解析度就受限傳輸規格的限制,由甲地傳到乙地 只能傳輸480i,在乙地用CRT螢幕觀看用VCR 將畫面儲存。到了2000年左右,攝影機結合網路成為了IP camera達成數位化,CCTV也在經過儲存端的革新,將VCR改成 DVR,但是在前端攝影機仍然是類比訊號傳輸,但也因為後端改成DVR,所以達到後端數位化可以作一些智慧分析,讓影像不只是影像,可以篩選出人們想要的資訊。

比較IP camera 及傳統CCTV 的系統,攝影機前端最大差異主要有兩件事情;
1. 傳輸影像格式不一樣: Camera 傳輸壓縮的是百萬畫素的影像, 而類比攝影機仍是480i未壓縮的資料
2. 佈線不一樣: IP camera 是走網路線, 類比攝影機是走同軸電纜(Coaxial Cable)
3. IP camera 可做前端智慧監控,  類比攝影機頂多只能P.T.Z

HDCCTV
比較IP camera及 CCTV的類比攝影機,主要差異在於前述三點.
CCTV類比攝影機優點缺點:
1.優點:佈線使用Coaxial cable
    對系統整合廠商來說,方便架設, 類比攝影機比IP camera 好搞.
2.缺點:有限的解析度及無法在前端做智慧監控.

IP camera 攝影機優點缺點比較
1.優點: 可以傳輸百萬畫素以上的影像,  這些高解析度影像, 可提供做更好的智慧監控資料來源.
2.缺點: 壓縮比較不穩定。既有的同軸電纜無法傳送網路訊號, 因此有佈線成本.

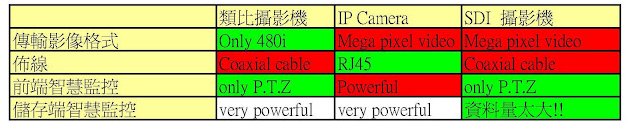

比較兩種類別攝影機, 主要差異最大的是網路攝影機可以傳輸百萬畫素影像.
CCTV 因為只有480i,而IP camera 可以傳輸百萬畫素
SDI 可以傳輸full HD, 且傳輸長度及傳輸同軸線都被克服
