RS232 to RS485 轉換器

型號：SC485I
RS-232 to RS-485 訊號轉換器,支援雙向資料傳送及接收,3KV 隔離保護,附電源供應器
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • RS232 DB9母座輸入轉RS485 2芯插拔端子輸出
  • RS485 使用2芯線連接 (2芯插拔端子)
  • 支援半雙工雙向資料發射及接收功能 (half duplex)
  • 鮑率 (Baud rate ) 自動辨識，傳輸速度最高達115.2Kbps，最遠傳輸距離1.2公里
  • 點對點連接，最多可連接32個RS485設備
  • 內建3KV隔離保護設計
  • 需插電使用，含DC5V變壓器 x 1

產品規格

規格 SC485I
INPUT RS-232,   1 x DB-9/F
OUTPUT RS-485,  2-pin terminal block
Baud Rate 115,200bps
Environment Operating Temp : -10~60℃;  Storage Temp : -30 to 70℃
Dimension 53*33*17 mm (WHD)
Transmission Distance 1,200 meters
Power Consumption DC5V/ 100mA (max.)

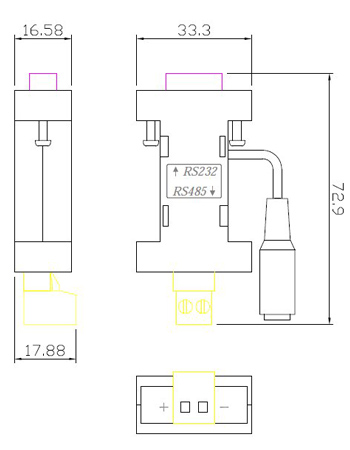

產品外觀尺寸圖示

產品應用連接圖示

  1. IC485I
  2. DC5V Power Adapter
  3. User manual

SC485I

產品型錄
功能 / 型號
 SC485SI
RS-232接頭 DB-9母 DB-9母 DB-9公 DB-9母 DB-9母 DB-9母
支援RS422/485 RS485 RS485 RS422/485 RS422/485 RS422/485 422/485
RS422/485切換     自動偵測 開關切換 開關切換 自動偵測
傳輸控制方式 軟體控制 軟體控制 軟體控制 軟體控制 軟硬體控制 軟體控制
Data Rate/ max 115.2Kbps 115.2Kbps 115.2Kbps 250Kbps 115.2Kbps 115.2Kbps
Power Isolation None 2.5KV None None 8KV 3KV DC
燈號指示 None None TX,RX TX,RX,Link,Power TX,RX,Link,Power TX,RX,Power
電源供應 None-power DC5V None-power DC5V DC5V DV9V - 24V
