HDMI Cat5 延伸器

型號：VHE-070I
透過一條 Cat5e/6/7 線材連接傳送器及遠端接收器，採用非壓縮方式傳輸資料，延長4K2K HDMI數位影音訊號及IR控制訊號輸出到最遠70米距離
  • 產品介紹
  • 產品應用圖
  • 包裝配件
  • PDF檔
  • 相關產品

產品功能

  • 用一條Cat. 5e/ 6/ 7 UTP 線連接傳送端與接收端
  • 支援70米長距離傳輸 - by Cat.5e/6 (1080i)， by Cat.7 (1080p@60Hz@24bit)
  • 採用非壓縮數位方式傳輸影像和聲音, 確保訊號於傳輸過程不失真
  • 內建 HDBaseT 未經壓縮處理的高劃質影像訊號傳輸晶片
  • HDBaseT 技術特點 :沒有經過壓縮所以畫質非常好；HDCP pass through 相容性好；什麼進- 什麼出，不會有解析度EDID 的問題
  • 內建雙向紅外線傳輸功能，延伸 IR紅外線遙控

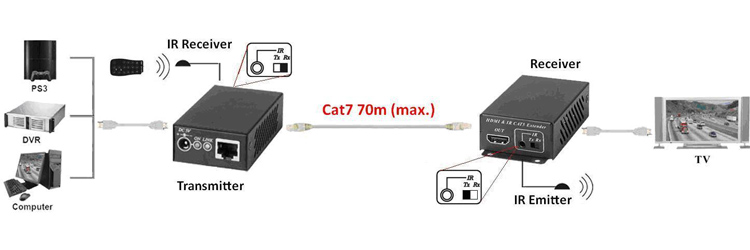

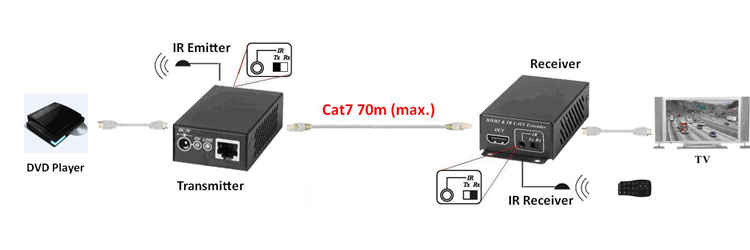

  • 遙控器可安置於HDMI訊號來源端或影像輸出端，在接收端用DVD遙控器控制傳輸端的DVD設備
  • 為保持最佳效果，輸入端HDMI線不要超過5米長，輸出端HDMI線不超過15米 (by SUNBOX線)
  • 資料傳輸速率Data Rate最高達10.2Gbps
  • 支援 HDMI1.4a 規格，支援3D & 4K2K大螢幕
  • 支援 HDCP認証及 HDMI-CEC協定
  • 1080p@60Hz 24bit ------------>60m (max.)
    1080p@60Hz 36bit ------------>40m
    1080p@60Hz 48bit ------------>30m
    1080p@120Hz 24bit ----------->不支援

    3D 1080p@30Hz 24bit--------->30m
    3D 1080p@30Hz 36bit--------->不支援

    4K2K@30Hz 24bit-------------->30m

產品規格

型號
                                     VHE-070I
規格
VHE-070I TX
VHE-070I RX
HDMI 規格 HDMI 1.4, 1.4a
解晰度 / max. Up to 1080p / 60Hz / 48 bit ( at 30 meters)
連線距離 / max.  70M by Cat.5e /6 (1080i) ，70M by Cat. 7 (1080p)
HDMI 連接埠 HDMI-19 pin Female HDMI-19 pin Female
IR 接收角度 +- 30 +- 55
IR Carrier Frequency 30-60Khz
IR 接收距離 5公尺
裝置對裝置 連接埠 1x RJ-45 Shielded 1x RJ-45 Shielded
電源供應 1x DC5V 2.0A 1x DC5V 2.0A
功率消耗 380mA (Max) 820mA (Max)
環境溫度 Operation: 0 to 55°C,  Storage: -20 to 85°C
外觀尺寸 49.2*92*25 (mm)



IR遙控器 可以視不同需求而安置於 HDMI訊號來源端 或 影像輸出端

  1. VHE-070i TX x 1pcs
  2. VHE-070i RX x 1pcs
  3. IR Receiver x 1pcs
  4. IR Emitter x 1pcs
  5. DC 5V 2A power adapter x 2pcs
  6. User manual x 1pcs
  7. 選購 HDMI Cable

VHE-070I

產品型錄

VHE-070I

使用說明書
功能
 VHE-052     VHE-050 VHE-070I VHE-100IR
傳輸距離 50M (1080i)  30M (1080p) 50M (1080p)
70M(1080i) 50M(1080p)
 60M ~70M
100M (1080p)
 100M (1080p)
HDMI 規格
HDMI 1.3
 HDMI 1.3
HDMI 1.3
 HDMI 1.4
HDMI 1.4
 HDMI 1.4
支援 3D None None None 3D 3D 3D
支援 HDCP
◎
 ◎
◎
 ◎
◎
 ◎
Local Port None HDMI *1 None None None None
附加功能
None
None
None
 IR
None
RS232+IR
